Реферат



.т

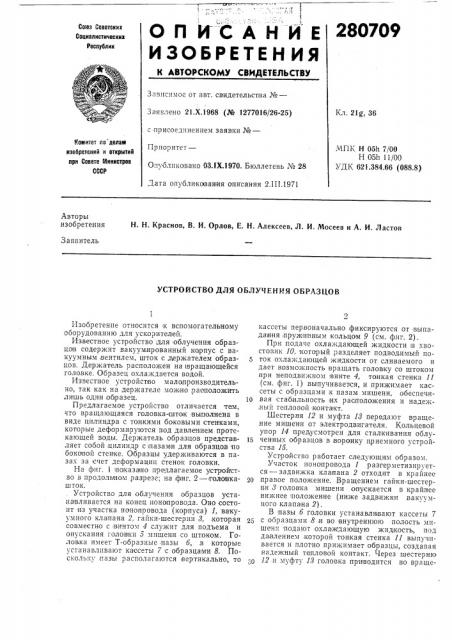

Оп ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

280709

Союз Советских

Социалистических

Республик

Завпси»ое от авт. свидетельства №вЂ”

Заявлено 21.Х,1968 (№ 1277016/26-25) Кл. 21@, 36 с присоединением заявки №вЂ”

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК Н 05h 7/00

H 05}1 11/00

УДК 621.384.66 (088.8) Приоритет—

Опубликовано ОЗЛХ.1970. Бюллетень ¹ 28

Дата опубликования описания 2.III.1971

Авторы изобретения

H. H. Краснов, B. И. Орлов, Е. Н. Алексеев, Л. И. Мосеев и А. И. Ластов

Заявитель

УСТРОЙСТВО ДЛЯ ОБЛУЧЕНИЯ ОБРАЗЦОВ

Изобретение относится к вспомогательному оборудованию для ускорителей.

Известное устройство,для облучения образU0IB содержит вакуумированный корпус с вакуумным,вентилем, шток с держателем образцов. Держатель расположен на (вращающейся головке. Образец охлаждается водой.

Известное устройство малопроизводительно, так как на держателе можно раоположить лишь один,образец.

Предлагаемое устройство отличается тем, что вращающаяся головка-шток вы полнена в виде цилиндра с тонкими боковыми стенками, которые деформируются под давлением протекающей воды. Держатель образцов предста вляет собой цилиндр с пазами для образцов по боковой стенке. Образцы удерживаются в пазах за счет деформации стенок головки.

На фиг. 1 по каза но предлагаемое у(стройство в продолыном .разрезе; на фланг. 2 — толовкашток.

Устройство для облучения образцов устана вливается на конец ионапровода. Оно состоит из участка ионопровода (корпуса) 1, вакуумного клапана 2, ганки-шестерни 8, которая совместно с,винтом 4 служит для подъема и опускания головки б мишени со штоком. Головка имеет Т-образные пазы б,,в которые устанавливают кассеты 7 с образца ми 8. Поскольку пазы располагаются вертикально, то кассеты первоначально фиксируются от выпадания пружинным кольцом 9 (см. фиг. 2).

При .подаче охлаждающей жидкости,в хвостовик 10, который разделяет подводимый по5 ток охлаждающей жидкости от сливаемого и дает возможность:вращать головку со штоком при неподвижном винте 4, тонкая стенка 11 (см. фиг. 1) выпучивается, и прижимает кассеты с образцами к пазам мишени, обеспечи10 вая стабильность их расположения и надежлый тепловой контакт.

Шестерня 12 и муфта 18 передают вращение мишени от электродвигателя. Кольцевой упор 14 предусмотрен для сталкивания облу15 ченных образцов в воронку цриемного устройства 15.

Устройство работает следующим образом.

Участок ионопровода 1 разгерметизируется — задвижка клапана 2 отходит в крайнее

2о правое положение. Вращением гайки-шестерни 8 головка мишени опускается в крайнее нижнее:положение (ниже задвижки вакуумного клапа на 2).

В пазы б головки устанавливают кассеты 7

95 с ооразцами 8 и во внутреннюю полость мишени подают охлаждающую жидкость, под давлением которой тонкая стенка 11 выпучивается и плотно прижимает образцы, создавая надежный тепловой контакт. Через шестерню

5О 12 и муфту 18 головка приводится во враще286709 ние и винтовой парой перемещается;в рабочее положение. После герметизации клапаном 2 внутренняя полость устройства вакуумируется, и на головйу мишени пода ется пучок.

После окончания облучения вращение ми- 5 шеки прекращается, клапан 2 отходит в крайнее,правое положение, а головка мишени,поднимается. По мере подъема головки после снятия давления охлаждающей жидкости кассеты с образцами упираются в кольцевой упор 10

14, сталки ваюпся с голавки и падают в воронку приемного устройства,15.

При активационном анализе заряженными частицами предлагаемое устройство обеспечивает,одновременное облучение в одинаковых 15 условиях нескольких (до 16 шт.) образцов и эталонов. Благодаря этому оущественно сокращается время работы циклопрона, а также устраняется неравномерность облучения, имеющая место при раздельном облучении образ- 20 цов и эталона. Гидравлический прижим ооразцов обеспечивает их быструю установку, съем и надежное охлаждение. Надежное охлаждение образцов предотвращает перегрев и потерю активности за счет распыления,по- 25. верхности и диффузии изотопов. Возможность быстрого съема облученных образцов позво,ляет начинать измерения активности через

2 — 3 мин. после окончания облучения и, таким образом, и пользовать для определения примесей короткоживущие изотопы с периодом полураспада до 2 мин., что существенно увеличивает чувствительность акти вационного анализа.

Предмет изобретения

Устройство для облучения образцов на циклотроне при активационном а нализе, состоящее из вакуумного,корпуса с вакуумным вентилем, штока с держателем образцов, укрепленного на,вращающейся головке, приводимой .во вращение от системы передач, вакуумно-уплотняемого и охлаждаемого проточным хладоагентом, .например водой, отличающееся тем, что, с целью одновременного облучения в вакууме большого количества образцов в одинаковых условиях,:вращающаяся голо вкашток выполнена в .виде цилиндра с тонкими боковыми стенками, легко деформирующимися под,давлением протекающей воды, а держатель образцов выполнен в .виде цилиндра с пазами для образцов по боковой стене, наде.ваемого на головку, причем образцы удерживаются в пазах за счет деформации боковых стенок головки.

280709

)C с /

1 — т — 1 !

ty J

P?W a
