Смазочное масло

Смазочное масло

Иллюстрации

Показать все

Реферат

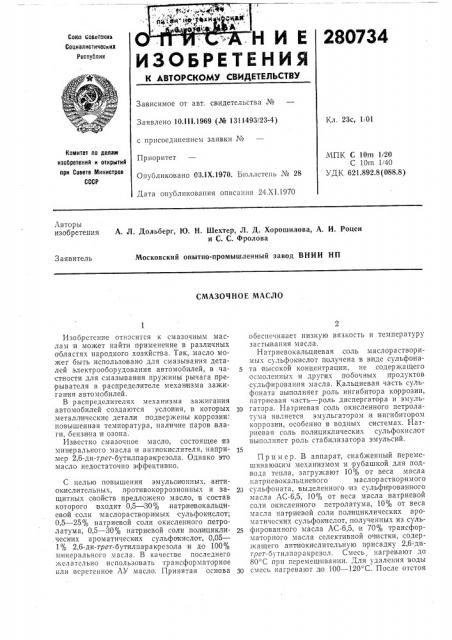

Н И Е 280734

ИЗОБРЕТЕНИЯ

Со@з Соеетских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 10.111.1969 (№ 1311493/23-4) с присоединением заявки №

Приоритет

Опубликовано 03.!Х,1970. Бюллетень № 28

Дата опубликования описания 24.XI.1970

Кл. 23с, 1/01

Комитет ло делам изооретений и открытий

lIpN Совете Министрое

СССР

МПК С 10m 1/20

С 10m 1/40

УДК 621.892.8(088.8) Авторы изобретения

А. Л. Дольберг, 1О, H. Шехтер, Л. Д. Хорошилова, А. И. Роцен и С. С. Фролова

Московский опытно-промышленный завод ВНИИ НП

Заявитель

СМАЗОЧНОЕ МАСЛО

Изобретение относится к смазочным маслам и может найти применение в различных областях народного хозяйства. Так, масло может быть использовано для смазывания деталей электрооборудования автомобилей, в частности для смазывания пружины рычага прерывателя в распредел ителе механицизма зажигания автомобилей.

В распределителях механизма зажигания автомобилей создаются условия, в которых металл ические детали подвержены коррозии: повышенная температура, наличие паров,влаги, бензина и озона.

Известно смазочное масло, состоящее из минерального масла и антиокислителя, например 2,6-ди-трет-бутилпаракрезола. Однако это масло недостаточно эффективно.

С целью повышения эмульои онных, антиокислительных, противокоррозионных и защитных свойств предложено масло, в состав которого входит 0,5 — 30% натриевокальциевой соли маслораствориъ ых сульфокислот;

0,5 — 25% натриевой соли окисленного,пегролатума, 0,5 — 30 нагриевой соли полициклическ их ароматических сульфокислот, 0,05—

1% 2,6-ди-трет-бутилпаракрезола и до 100% минерального масла. В качестве последнего желательно использовать трансформаторное или веретенное АУ масло. Принятая основа обеспечивает низкую вязкость и температуру застывания масла.

Натриевокальциевая соль маслорастворимых сульфокислот получена в виде сульфоната высокой концентрации, не содержащего осмоленных и других побочных продуктов сульфирования масла. Кальциевая часть сульфоната выполняет роль ингибитора коррозии, натриевая часть †ро диспергатора и эмуль1р гатора. Натриевая соль окисленного петролатума является эмульгатором и;ингибитором коррозии, особенно в водных системах. Натр нева я соль полициклических сульфокислот выполняет роль стабилизатора эмульсий.

Пример. В аппарат, снабженный перемешнвающим механизмом и |рубашкой для подвода тепла, загружают 10% от веса масла натриевокаль иевого маслорастворимого

2О сульфоната, выделенного m сульфированного масла АС-6,5, 10% от веса масла натриевой соли окисленного петролатума, 10% от веса масла натриевой соли полициклических ароматических сульфокислот, полученных из суль25 фированного масла АС-6,5, и 70% трансформаторного масла селективной очистки, содержащего ант иокислительную присадку 2,6-дитрет-бутилпаракрезол. Смесь нагревают до

80 С при перемешивании. Для удаления воды

3ю смесь нагревают до 100 — 120 С. После отстоя

Щ"» c",Ì

280734

„->„;, - 4 ло Противокоррозионныс свойства, сталь 10:

1Е- стойкость к влажности й, (испытания в термовлагокамере Г-4 по я. методу МОПЗ

<с. ВНИИНП) Более 1000 час коррозии нет. стойкость к воде при

60 С (по методу

МОПЗ ВНИИНП) Коррозии нет деталь распределителя, не защищенная маслом

1-ые сутки— сплошная коррозия всей поверхности деталь распред;литсля, покрытая маслом

НГ-212

Болсе 40 суток коррозии нет.

0,88 — 0,92

Плотность при 15 С

Вязкость кинематическая при 50 С, сст

Темпер атура вспышки в открытом сосуде, С

Температура застывания, С

17 — 70

149 †1

При — 40 С масло подвижно

1,8-3,5

Зольность, %

Щелочность, лг КОН на

1 г

5,1 — 8,0

Число омыления, мг КОН на l г

Содержание воды, %

Эмульгируемость масла (1,5 ч.) с водой (100 ч.)

85 С, 24 час

0,3 — 1

Отсутствует

Стойкая бело-кремовая эмульсия

Составитель Л. Иванова

Редактор В. Ф, Смирягина Текред А. A. Камышникова Корректоры; Л. Корогод н A. Николаева

Заказ 3356,7 Тираж 480 Подписное

ЦНИИПИ Комитеза vo делам изобретений и открытий нри Совете Министров СССР

Москва, 4(-35, Раушская нао., д. 4,5

Типография, вр. Сапунова, 2 и слива осадка или центрифугирования мас готово к употреблению.

Данное масло (НГ-212) является рабо консервационным: после хранения детале покрытых этим маслом, последние устанавл ваются в рабочие узлы и эксплуатируютс

Масло испытывают по следующей методи

Пластины из стали У8-А промывают в бензине, сушат. покрывают маслом НГ-212 и устанавливают ют в р а спреде тителе. Температура 10

20 — 40 С. Время до появления коррозии не менее 2 лет, на пластинах, не защищенных маслом, коррозия появляется через 3 месяца.

Полученное масло имеет высокие противокоррозиопные свойства и образует с водой 15 стоЙкую эмульсию.

Физико-химические и загцитные свойства масла:

Характеристика масла Масло темно-коричневого цвета, прозрачное в тонком слое, не содержит нерастворимых твердых частиц во взвешенном состоянии

Более 1000 час коррозии нет ускоренный метод определения корродирующего действия на металле, ГОСТ

2917 вЂ

Предмет изобретения

1. Смазочное масло на основе минерального масла и антнокислителя, например 2,6-дитрет- б утил п ар акр езола, отличающееся тем, что, с целью повышения эмульсионных антиокислительHûõ, противокоррозиîHHых и защитных свойств, в его состав входит натриевокальциевая соль маслорастворимых сульфокислот, натриевая соль окисленного петролатума и натриевая соль полициклических ароматических сульфокислот.

2. Смазочное масло по п. 1, отличающееся тем, что в его состав входит 0,5 — 30% натриевокальциевой соли маслорастворимых сульфокислот, 0,5 — 25% натр иевой сол и окисленного петролатума, 0,5 — 30% натриевой соли полициклических ароматических сульфокислот, 0,05 — 1% 2,6-ди-трет-бутилпаракрезола и до 100% трансформаторного масла или веретенного АУ.
