Реферат

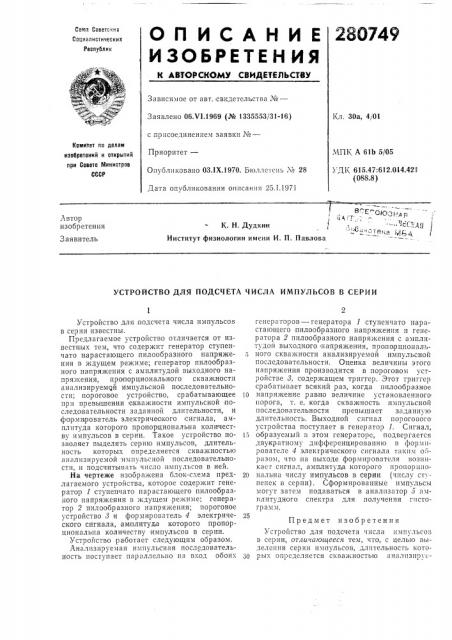

О П И С А Н И Е 28О749

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сои1а Советских

Социалистических.Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 06.VI.1969 (№ 1335553/31-16) с,присоединением заявки №вЂ”

Приоритет—

Опубликовано 03.1Х.1970. Бюллетень ¹ 28

Д ата опубликования описания 25.1.1971

1 л. 30а, 4/01

Комитет по делам иаобретений и открытий при Совете Министров

СССР

МПК А 61Ь 5/05

УД1i 615.47:612.014.421 (088.8) - "оюз ;

В

1(. H. Дудкин . - 1с(" Д11 ъУ» q

Институт физиологии имени И. П. Павлова

Автор изобретения

Заявитель

УСТРОЙСТВО ДЛЯ ПОДСЧЕТА ЧИСЛА ИМПУЛЬСОВ В СЕРИИ

Устройство для подсчета числа импульсов в серии известны.

Предлагаемое устройство отличается от известных тем, что содержит генератор ступенчато нарастающего пилообразного напряжения в ждущем режиме; генератор пилоооразного напряжения с амплитудой выходного напряжения, пропорционального скважности анализируемцй импульсной последовательности; пороговое устройство, срабатывающее 1р

IIpI превышении скважности импульсной последовательности заданной длительности, и форми1рователь электрического сигнала, амплитуда которого пропорциональна количеству импульсов в серии. Такое устройство по- 15 зволяет выделять серию импульсов, длительность KOTopbIY определяется скважностью анализируемой импульсной последовательности, и подсчитывать число импульсов в ней.

На чертеже изображена блок-схема пред- 2р лагаемого устройства, которое содержит генератор 1 ступенчато нарастающего пилообразного напряжения в ждущем режиме; генератор 2 пилообразного напряжения; пороговое устройство 8 и формирователь 4 электриче- 25 ского сигнала, амплитуда которого пропорциональна количеству импульсов в серии.

Устройство работает следующим образом.

Анализируемая импульсная последовательность поступает параллельно на вход обоих рр генераторов — генератора 1 ступенчато нарастающего пилообразного напряжения и генератора 2 пилообразного напряжения с амплитудой выходного напряжения, пропорционального скважности анализируемой импульсной последовательности. Оценка величины этого напряхкения производится в пороговом устройстве 8, содержащем триггер. Этот триггер срабатывает всякий раз, когда пилообразное напряжение равно величине установленного порога, т. е. когда скважность импульсной последовательности превышает заданную длительность. Выходной сигнал порогового устройства поступает в генератор 1. Сигнал, образуемый в этом генераторе, подвергается двукратному дифференцированию в формирователе 4 электрического сигнала таким образом, что на выходе формирователя возникает сигнал, амплитул1а которого пропорциональна числу импульсов в серии (числу ступенек в серии). Сформированные импульсы могут затем подаваться в анализатор э амплитудного спектра для получения гистограмм, Предмет изобретения

Устройство для подсчета числа импульсов в серии, от гичагогггееся тем, что, с целью выделения серии импульсов, длительность которых определяется скважностью анализируе280749

Составитель Е. Ланцбург

Редактор Т. Н. Каранова Техред 3. Н. Тараненко Корректор Г. С. Мухина аказ 7569

Подписного

Тира>к 480

ЦНИИПИ Комитета по делам изобретений и открытий прои Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Областная типография Костромского управления lIQ печати мой импульсной последовательности, и подсчета числа импульсов в,ней, устройство содержит генератор ступенчато нарастающего пилообразного напряжения в ждущем режиме, генератор пилообразного напряжения с амплитудой выходного напряжения, пропорционального скважности анализируемой импульсной последовательности, пороговое усгройство, срабатывающее при * превышении скважности импульсной последовательности заданной длительности, и формирователь

5 электрического сигнала, амплитуд,а которого пропорциональна количеству им пульсов в с.рии.
