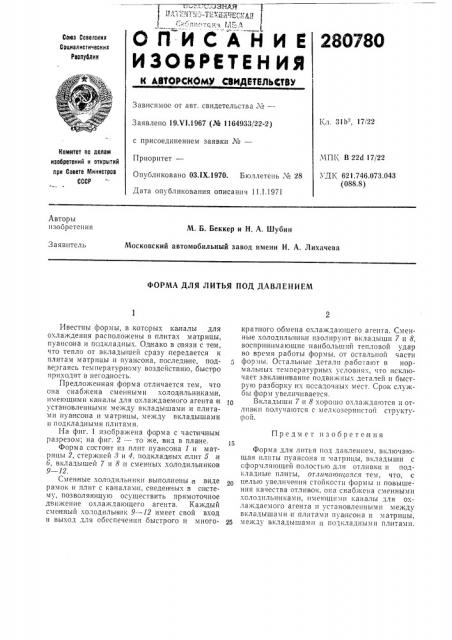

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
280780
Союз Советских
Социалистических
Республик к АВ10РскбмУ сзи иЯль@УВУ
Зависимое от авт. свидетельства №вЂ”
Кл, 31!>-, 17 22
Заявлено 19Л 1.1967 (№ 1164933/22-2) с присоединением заявки №вЂ”
Приоритет—
Опубликовано 03.1Х.1970. Бюллетень № 28
Дата опубликования описания 11.1.1971
Комитет по делам изобретений и открытий при Совете Министров
СССР
МПК В 22d 17/22
УДК 621.746.073.043 (088.8) Авторы изобретения
М. Б. Беккер и H. А. Шубин
Московский автомобильный завод имени И. А. Лихачева
Заявитель
ФОРМА ДЛЯ ЛИТЬЯ ПОД ДАВЛЕНИЕМ
Ивестны формы, в KGTGlpbix каналы для охлаждения расположены в плитах матрицы, пуансона и подкладных. Однако в с|вязи с тем, что тепло от вкладышей сразу передается к плитам матрицы и пуансона, последние, подвергаясь температур ному воздействию, быстро приходят в негодность.
Предложенная форма отличается тем, что сНВ снаожена сменными холодильниками, имеющими каналы для охлаждаемого агента я установленными между вкладышами и плитами пуансона и матрицы, между вкладышами и подкладными плитами.
На фиг. 1 изображена форма с частичным разрезом; на фиг. 2 — то же, вид в ила не.
Форма состоят из плит пуансона 1 и матрицы 2, стержней 8 и 4, подкладных плит 5 и
6, вкладышей 7 и 8 и сменных холодильников
9 — 12.
Сменные холодильники выполнены в виде рамок и плит с каналами, сведенных в ссастему, позволяюгцую осугцествить прямоточное движение охлаждающего агента. Каждый сме нный холодильник 9- — 12 имеет свой вход и выход для обеспечения быстрого и многократного обмена охлаждаюгцего агента. Сменные холодильники изолируют вкладыши 7 и 8, воспринимающие наибольший тепловой удар во время работы формы, от остальной части формы. Остальные детали;работают в нормальных температурных усчовиях, что исклюlBET закл и ниBBHHe подвижных дета!Iей It быструю разбс рку их посадочных мест. Срок службы форм увеличивается.
Вкладыши 7 и 8 хорошо охлаждаются If отливки получаются с мелкозернистой структуf!> O I I .
Предм ет из обретен ия
Форма для литья под давлением, включающая плиты пуансона и матрицы, вкладыши с сформляющей полостью для отливки и подкладные плиты, отличпюп1аяся тем, что, с целью увеличеяия стойкости формы и повышения качества отливок. GHB снабжена сменными холодильниками, имеющими каналы для охла>кдаемого агента и установленными между вкладышами и плитами пуансона и матрицы, 25 между вкладышами и подкладными плитами.
280780
lI 3
<т иа I
СО
