Устройство для нанесения пыли
Иллюстрации
Показать всеРеферат
i в.„ л:

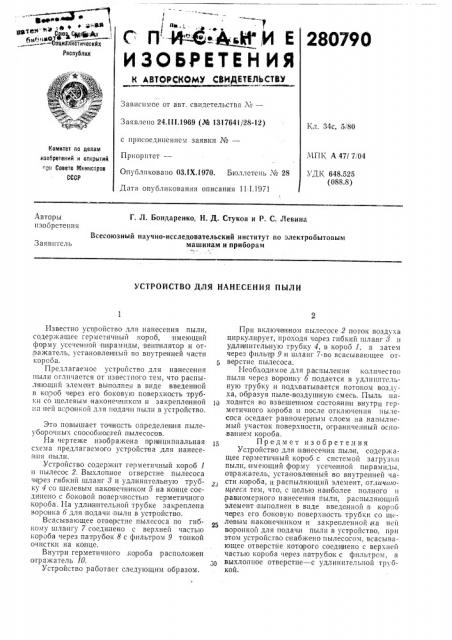

И ЗОБРЕТЕ Н ИЯ
280790
@,о; I
-Социалистнческйх
Республик
/ "-/» Ф"- 4 к ASTopcK0MY свидвтвльствю
Зависимое от авт. свидетельства №вЂ”
Заявлено 24.111.1969 (№ 1317641/28-12) с присоединением заявки №вЂ”
Приоритет—
Опубликовано ОЗ.IX.1970. Бюллетень № 28
Дата опубликования описания 111.1971
Кл. 34с, 5/80
Комитет по делам изобретений и открытий
;ри Совете Министров
СССР
МПК А 47! 7 04
УДК 648.525 (088.8) Авторы изобретения
Г. Л. Бондаренко, Н. Д. Стуков и P. С. Левина
Всесоюзный научно-исследовательский институт по электробытовым машинам и приборам
Заявитель
УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ПЫЛИ
Известно уст|ройство для нанесения пыли, содержагцее герметичный короб, имеющий форму усечеииои пгпрамиды, вентилятор и от,ражатель, установленный во внутренней части короба, Предлагаемое устройство для на несения пыли отличается от известного тем, что распыляющпй элемент выполнен в виде введенной в короб через его боковуго поверхность трубки со щелевым наконе IIIIIII
Это повышает точность определеногя пылеуборочных способностей пылесосов.
На чертеже изображена при нципиальная схе та предлагаемого устройства для нанесе IIII/I НЫЛИ.
Устройство содержит герметичный короб 1 и пылесос 2. Выхлопное отверстие пылесоса через гибкий шланг 8 и удлинительную трубку 1 со щелевым наконе шиком 5 на конце соедиггеого с боковой повергонсстью герметичного короба. На удлинительной трубке закреплена ворс яка б для подачи пыли в устройство.
Всасывающее отвер|стие пылесоса по гибкому шлангу 7 соединено с верхней частью короба через патрубок 8 с фильтром 9 тонкой очистки .на конце.
Внутри герметичного,гтстроба расположен отражатель 10.
Устройство работает следующим образом.
При включенном пылесосе 2 поток воздуха циркулирует, проходя через гибкий шланг т и удлинительную трубку 4, в короб 1, а затем через фильтр 9н шланг 7-во всасывающее отверстие пылесоса.
Необходимое для распыления количество пыли через воронку б подается в удлипптельную трубку и подхватывается потоком воздуха, образуя пыле-воздушную смесь. Пыль находится во взвешетгогом состоянии внутри герметичного короба и после отключения пылесоса оседает равногиер ны»м слоем на напыляемый участок поверхности, ограниченный oclloванием короба.
Предмет изобретения
Устройство для нанесения пыли, содержащее гор»метичный короб с системой загрузки пыли, и/меющий форму усеченной пирамиды, от1ражатель, устагговле нный во внутренней части,короба, и распыляющий элемент, от/гггчагоигееся тем, что, с целью наиболее полного и равномерного на гтесения гтыли, распыляющпй элемент выполнен в виде введенной в короб через его боковую поверхность трубки со щт-левым наконечнггкохг и закрепленной iHB ней воронкой для подачи пыли в устройство, прп этом у стройство снабжено пылесосом, всасывающее отве рстйе которого соед»инено с верхней частью короба через патрубок с фильтром, а
„-о выхлопное отверстие — с удлинительпой трубкой.. 230790
