Установка для теплоснабжения с использованием тепла геотермального источника

Установка для теплоснабжения с использованием тепла геотермального источника

Иллюстрации

Показать все

Реферат

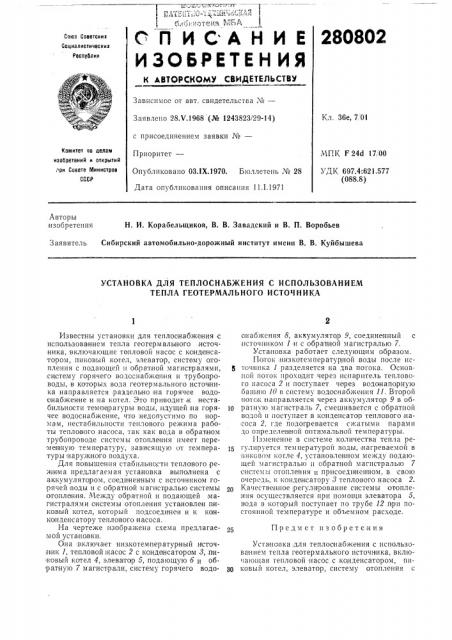

1. П И С А Н И Е

ИЗОБРЕТЕН Ия

280802

Союз Советсиит

Социал истическиа

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹â€”

Заявлено 28Х.1968 (№ 1243823!29-14) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 03.1Х.1970. Бюллетень ¹ 28

Дата опубликования описания 11.1.1971

Кл. 36е, 7 01

Комитет оо делам

МПК F 24d 17, 00

УДК 697.4:621.577 (088.8) изобретений и открытий, ри Gasere Министров

СССР

Авторы изобретения

Н. И. Корабельщиков, В. В. Завадский и В. П. Воробьев

Заявитель Сибирский автомобильно-дорожный институт имени В, В. Куйбышева

УСТАНОВКА ДЛЯ ТЕПЛОСНАБЖЕНИЯ С ИСПОЛЬЗОВАНИЕМ

ТЕПЛА ГЕОТЕРМАЛЬНОГО ИСТОЧНИКА

Предмет изобретения

Известны установки для теплоснабжения с использованием тепла геотермалыного,источ,ника, включающие тепловой насос с кснде нсатором, пиковый котел, элеватор, систеиу отопления с подающей и обратной магистралями, .си стему горячего водоснабжения и трубопроводы, в которых вода геотермального источника направляется разделыно на горячее водоанаб>кение и на котел. Это приводит к нестабильности температуры воды, идущей иа горячее водоснаб>кение, чтьо недопустимо по нормам, нестабильности теплового режима рабо ты теплового насоса, так как вода в обратном трубопроводе системы отопления имеет перемен ную температуру, зависящую от температуры наружного воздуха.

Для повыше ння стабильности теплового ренсима предлагаемая установка выполнена с аккумулятором, соединенным с источ|ником горячей воды н с об ратной магистралью системы отопления. Между обратной и подающей магистралями системы отопления устано вле н пиковый котел, который подсоединен и к ко нионденсатору теплового насоса.

На чертеже изображена схема предлагаехтой установки.

Она включает низкотемпературный источррик 1, тепловой IHBcoc 2 с конденсатором 8,,пиковый котел 4, элева тстр 5, подающую б и обратную 7 магистрали, систему горячего водоснабжения 8, аккумулятор 9, соединенный с ,источи|иком 1 и с обратной магистралью 7.

Установка рабо|тает следующим об разом.

Поток низко температур ной воды после источника 1 разделяется на два потока. Основной поток проходит через испа рптель теплового насоса 2 и поступает че рез водонапорную башню 10 в систему водоснаб>кения 11. Второй нотск направляется через аккумулятор 9 в обратную магистраль 7, смешивается с обратной водой и поступает в конденсатор теплового,насоса 2, где подопревается сжатыми парами до определенной оптимальной температу|ры.

11зменение в системе количества тепла peI5 гулируется температурой воды, нагреваемой в янково i K01 å 4, установленнOM межд подающей магистралью обратной магистралью 7 снстемы отопления и присоедгрненном, в свою очередь, к кондерссатору с3 теплового насоса 2.

1(ачестве нное регулирование системы отопле.ния осуществляется при помощи элеватора 5, вода в который поступает по трубе 12 при постоянной температуре и объемном расходе.

Установка для теплоснабжения с использованием тепла геотермального источника, включающая тепловой насос с кс<ндеисатором, пнЭр ковый котел, элеватор, систему отопления с

280802 „- д

Составитель 3. Зеленина корректор Л. Л. Евдонов

Редактор В. Ф. Смирягина

Заказ 5410 Тира>к 480 Подписное

ЦП11ПП11 Ко.иитста по дслаги t. çîáðåòåíèé и 0гкргятий при Со;;re Ми п|стров СССР .Чосква, Я-35, 1заушская паб., д. 4, 5

Загорская 1ипогра(рия подающей н обратной магистралями, систему горячего водоснабжения и трубопроводы, отличающаяся тем, что с целью повышения стабильности теплового режима, опа выполнена с аккумулятором, соединенным с исто шиком

l

1

L„. т. горячей воды и с обратной магистралью системы отопления, между которой и подающей магистралью системы отопления установлен пиковый котел, присоединенный, в свою очередь, к конденсатору теплового насоса.
