Патент ссср 280902
Иллюстрации
Реферат

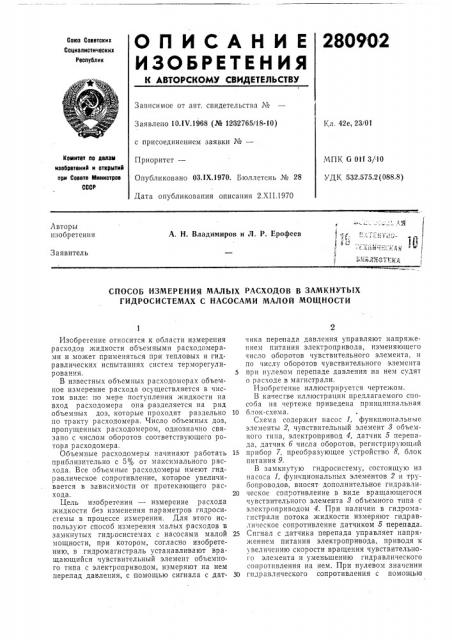

ОГ1ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
280902
Сова Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 10.IV.1968 (№ 1232765/18-10) с присоединением заявки №вЂ”
Приоритет—
Опубликовано 03.1Х.1970. Бюллетень № 28
Дата опубликования описания 2.XI I.1970
I:,ë. 42е, 23/01
Комитет по делам изобретений и открытий при Совета Министров
СССР
МПК G Olf 3/10
УДК 532.575. 2(088.8) Авторы изобретения
А, Н. Владимиров и Л. P. Ерофеев
Заявитель
СПОСОБ ИЗМЕРЕНИЯ МАЛЫХ РАСХОДОВ В ЗАМКНУТЫХ
ГИДРОСИСТЕМАХ С НАСОСАМИ МАЛОЙ МОЩНОСТИ
Изобретение относится к области измерения расходов жидкости объемными расходомерами и может применяться при тепловых и гидравлических испытаниях систем терморегулирования, В известных объемных расходомерах объемное измерение расхода осуществляется в чистом виде: по мере поступления жидкости на вход расходомера она разделяется на ряд объемных доз, которые проходят раздельно по тракту расходомера. Число ооъемных доз, пропущенных расходомером, однозначно связано с числом оборотов соответствующего ротора расходомера.
Объемные расходомеры начинают работать приблизительно с 5% от максимального расхода. Все ооъемные расходомеры имеют гидравлическое сопротивление, которое увеличивается в зависимости от протекающего расхода.
Цель изобретения — измерение расхода жидкости без изменения параметров гидросистемы в процессе измерения. Для этого используют способ измерения малых расходов в замкнутых гидросистемах с насосами малой мощности, при котором, согласно изобретению, в гидромагистраль устанавливают вращающийся чувствительный элемент объемного типа с электроприводом, измеряют на нем перепад давления, с помощью сигнала с датчика перепада давления управляют напряжением питания электропривода, изменяющего число оборотов чувствительного элемента, и по числу оборотов чувствительного элемента
5 при нулевом перепаде давлечия на нем судят о расходе в магистрали.
Изооретение иллюстрируется чертежом.
В качестве иллюстрации предлагаемого способа на чертеже приведена принципиальная
10 блок-схема.
Схема содержит насос 1, функциональные элементы 2, чувствительный элемент 8 объемного типа, электропривод 4, датчик 5 перепада, датчик б числа оборотов, регистрирующий
15 прибор 7, преобразующее устройство 8, блок питания 9.
В замкнутую гидросистему, состоящую из насоса 1, функциональных элементов 2 и трубопроводов, вносят дополнительное гидравли20 ческое соп отивление в виде вращающегося чувствительного элемента 8 объемного типа с электроприводом 4. При наличии в гидромагистрали потока жидкости измеряют гидравлическое сопротивление датчиком 5 перепада.
25 Сигнал с датчика перепада управляет напряжением питания электропривода, приводя к увеличению скорости вращения чувствительного элемента и уменьшению гидравлического сопротивления на нем. При нулевом значении
30 гидравлического сопротивления с помощью
2809О2
Предмет изобретения
Составитель В. С. Агапова
Техред А. А. Камышникова Корректор Л. Л. Евдонов
Редактор А. Корнеев
Заказ 3437/16 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открьпий при Совете Министров СССР
Москва, )l(-35, Раушская наб., д. 4/5
Типография, пр, Сапунова, 2 датчика б оборотов it регистрирующего прибора 7 измеряемое число оборотов чувствительного элемента будет пропорциопальчо расходу жидкости в гидросистеме, Способ измерения малых расходов в замкнутых гидросистемах с HBcocpìè малой мощности, отлииа ощийся тем, что, с целью измерения расхода жидкости без изменения параметров гидросисгемы в процессе измерения, в гидромагистр аль устанавливают вращающийся чувствительный элемент объемного типа с электроприводом, измеряют на нем перепад
5 давления, с помощью сигнала с датчика перепада давления управляют напряжением питаHèÿ электропривода, изменяющего число оборотов чувствительного элемента, и по числу оборотов чувствительного элемента при нуле10 вом перепаде давления на нем судят о расходе в магистрали.
