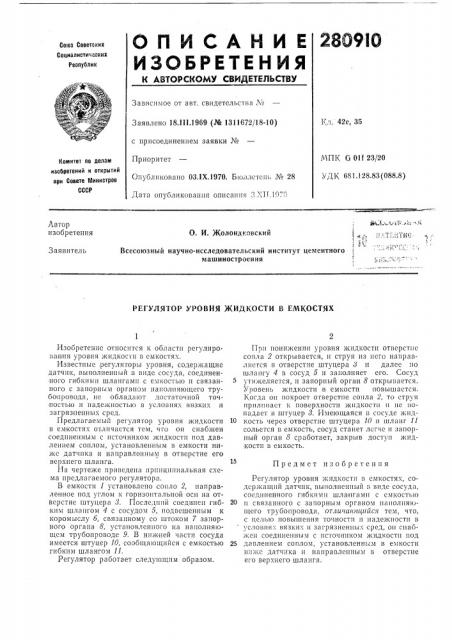

ОПИСАНИЕ 2899Ю

ИЗОБРЕТЕНИЯ

К ЛВтОРСКОМЮ СВИДИтИЛЬСТВМ

Со ос Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 42е, 35

3 аявлено 18.I I I 1969 (¹ 1311672/18-10) с присоединением заявки №

Приоритет

Опубликовано 03.IX.1970. Бюллетсш ¹ 28

Дата опубликовашгя описания 3.. ;П.10.

МПК 6 Olf 23/20

УДК 681.128.83 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Лвтор изобретения

О. И. )Колондковский

Заявитель

Всесоюзный научно-исследовательский институт цементного машиностроения

РЕГУЛЯТОР УРОВНЯ ЖИДКОСТИ В ЕМКОСТЯХ

Предмет изобретения

Изобретение относится к области регулиро«ания уровня жидкости в емкостях.

Известные, регуляторы уровня, содержащие датчик, выполненный в виде сосуда, соединенного гибкими шлангами с емкостью и связанного с запорным органом наполняющего трубопровода, не обладают достаточной точностью п надежностью в условиях вязких и загрязненных сред.

Предлагаемый регулятор уровня жидкости в емкостях отличается тем, что on снабжен соединенным с источником жидкости под давлением соплом, установленным в емкости ниже датчика и направленным в отверстие его верхнего шланга.

На чертеже приведена принципиальная схема предлагаемого регулятора.

В емкости 1 установлено сопла 2, направленное под углом к горизонтальной оси на отверстие штуцера 8. Последний соединен гибким шлангом 4 с сосудом 5, подвешенным к коромыслу б, связанному со штоком 7 запорного органа 8, установленного на наполняющем трубопроводе 9. В нижней части сосуда имеется штуцер 10, сообщающийся с емкостью гибким шлангом 11, Регулятор работает следующим образом.

При пони кении уровня жидкости отверстие сопла 2 открывается, и струя из него направляется в отверстие штуцера д и далее»о шлангу 4 в сосуд 5 и заполняет его. Сосуд утяжеляется, и запорный орган 8 открывается.

Уровень жидкости в емкости повышается.

Когда оп покроет отверстие сопла 2, то струя прилипает к поверхности жидкости и не попадает в штуцер 8. Имеющаяся в сосуде жид10 кость через отверстие штуцера 10 и шланг 11 сольется в емкость, сосуд станет легче и запорный орган 8 сработает, закрыв доступ жидкости в емкость, Регулятор уровня жидкости в емкостях, содержащий датчик, выполнеиньш г виде сосуда, соединенного гибкими шлангами с смкостгио

20 и связанного с запорным органом пяполняк>щего трубопровода, отличающийся тем, что, с целью повышения точности и надежности в условия: «язкпх и 3агрязнenøû сред, оп снабжен соединенным с источником жидкости под

25 давлением соплом, установленным в емкости ниже датч тка и направленным в отверстие его верхнего шланга.

Составитель 8. П. Тимофеев

Рсдактор Л. Корнеев Тсхред А. Л. Камышникова Корректоры: Л. Корогод и М. Коробова

Заказ 3438/18 Тираж 480 Подписное

ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2
