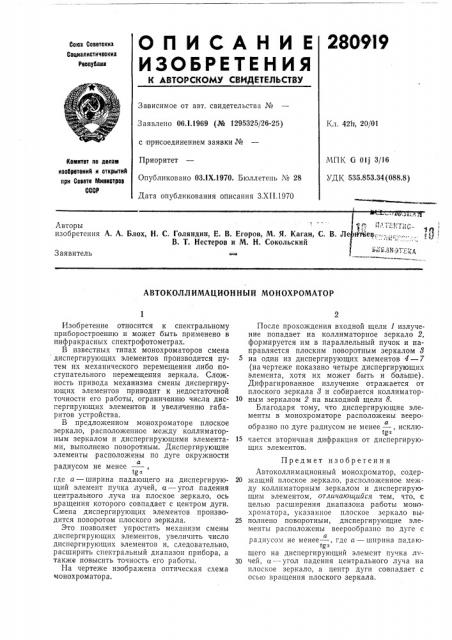

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Саввтаких

Сопиалиотичвоких

Рвопублик

Зависимое от авт. свидетельства №

Заявлено 06.1.1969 (№ 1295325/26-25) с присоединением заявки №

Приоритет

Опубликовано 03.1Х.1970. Бюллетень № 28

Дата опубликования описания 3.XII.1970

Кл. 42h, 20/01

lHK G 011 3/16

УДК 535.853.34 (088.8) Комитет по долам иаооротоиий и открытий при Совете айиииатрао

СССР

Авторы изобретения А. А. Бл

3 аявитель

АВТОКОЛЛИМАЦИОННЫЙ MOHOXPOMATOP

Изобретение относится к спектральному приборостроению и может быть применено в инфракрасных спектрофотометрах.

В известных типах монохроматоров смена диспергирующих элементов производится путем их механического перемещения либо поступательного перемещения зеркала. Сложность привода механизма смены диспергирующих элементов приводит к недостаточной точности его работы, ограничению числа дисгергирующих элементов и увеличению габаритов устройства.

В предложенном монохроматоре плоское зеркало, расположенное между коллиматорным зеркалом и диспергирующими элементами, выполнено поворотным. Диспергирующие элементы расположены по дуге окружности а радиусом не менее

tgn где а — ширина падающего на диспергирующий элемент пучка лучей, а — угол падения центрального луча на плоское зеркало, ось вращения которого совпадает с центром дуги.

Смена диспергирующих элементов производится поворотом плоского зеркала, Это позволяет упростить механизм смены диспергирующих элементов, увеличить число диспергирующих элементов и, следовательно, расширить спектральный диапазон прибора, а также повысить точность его работы.

На чертеже изображена оптическая схема монохроматора.

После прохождения входной щели 1 излучение попадает на коллиматорное зеркало 2, формируется им в параллельный пучок и направляется плоским поворотным зеркалом 8 на один из диспергирующих элементов 4 — 7 (на чертеже показано четыре диспергирующих элемента, хотя их может быть и больше) .

Дифрагированное излучение отражается от плоского зеркала 8 и собирается коллиматор10 ным зеркалом 2 на выходной щели 8.

Благодаря тому, что диспергирующие элементы в монохроматоре расположены веероа образно по дуге радиусом не менее —, исклюtga

15 чается вторичная дифракция от диспергирующих элементов.

Предмет изобретения

Автоколлимационный монохроматор, содер20 жащий плоское зеркало, расположенное между коллиматорным зеркалом и диспергирующим элементом, отличающийся тем, что, с целью расширения диапазона работы монохроматора, указанное плоское зеркало вы25 полнено поворотным, диспергирующие элементы расположены веерообразно по дуге с а радиусом не менее —, где а — ширина падаюtgz щего на диспергирующий элемент пучка л ЗО чей, а — угол падения центрального луча на плоское зеркало, а центр дуги совпадает с осью вращения плоского зеркала.

280919

Составитель E. А. Афанасьев

Корректор О. А. Лапшина

1 едактор Т. 3. Орловская Текред Л. Я. Левина

Типография, пр. Сапунова, 2

Заказ 3396/7 Тираж 480 Подписно

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, %-35, Раушская наб., д. 4/5
