Реферат



280938

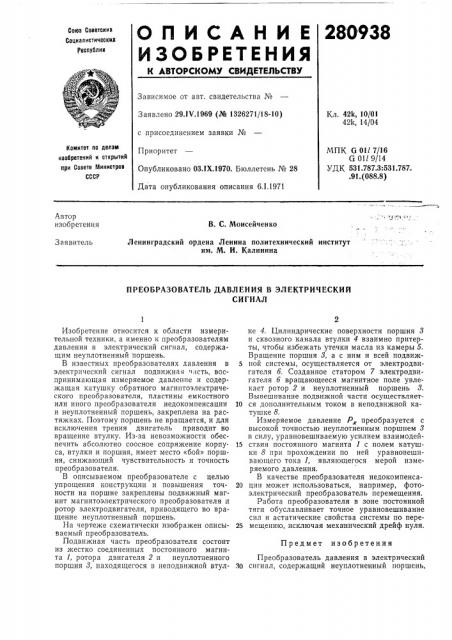

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 29 1У.1969 (№ 1326271/18-10) с присоединением заявки №

Приоритет

Опубликовано ОЗЛХ.1970. Бюллетень № 28

Дата опубликования описания 6.1.1971

Кл. 42k, 10(01

42k, 14(04

Комитет по делам изобретеиий и открытий при Совете Министров

СССР

МПК G Oll 7/16

G 011 9/14

УДК 531.787.3:531.787..91. (088.8) Автор изобретения

В. С. Моисейченко

Ленинградский ордена Ленина политехнический институт им. М. И. Калинина

Заявитель

ПРЕОБРАЗОВАТЕЛЬ ДАВЛЕНИЯ В ЭЛЕКТРИЧЕСКИЙ

СИГНАЛ

Предмет изобретения

Изобретение относится к области измерительной техники, а именно к преобразователям давления в электрический сигнал, содержащим неуплотненный поршень.

В известных преобразователях давления в электрический сигнал подвижная часть, воспринимающая измеряемое давление и содержащая катушку обратного магнптоэлектрического преобразователя, пластины емкостного или иного преобразователя недокомпенсации и неуплотненный поршень, закреплена на растяжках. Поэтому поршень не вращается, и для исключения трения двигатель приводит во вращение втулку. Из-за невозможности обеспечить абсолютно соосное сопряжение корпуса, втулки и поршня, имеет место «бой» поршня, снижающий чувствительность и точность преобразователя.

В описываемом преобразователе с целью упрощения конструкции и повышения точности на поршне закреплены подвижный магнит магнитоэлектрического преобразователя и ротор электродвигателя, приводящего во вращение неуплотненный поршень.

На чертеже схематически изображен описываемый преобразователь.

Подвижная часть преобразователя состоит из жестко соединенных постоянного магнита 1, ротора двигателя 2 и неуплотненного поршня 3, находящегося в неподвижной втулке 4. Цилиндрические поверхности поршня 8 и сквозного канала втулки 4 взаимно притерты, чтобы избежать утечки масла из камеры 5.

Вращение поршня 8, а с ним и всей подвиж5 ной системы, осуществляется от электродвигателя б. Созданное статором 7 электродвигателя б вращающееся магнитное поле увлекает ротор 2 и неуплотненный поршень 8.

Вывешивание подвижной части осуществляет10 ся дополнительным током в неподвижной катушке 8.

Измеряемое давление Р» преобразуется с высокой точностью неуплотненным поршнем 3 в силу, уравновешиваемую усилием взаимодей15 ствия постоянного магнита 1 с полем катушки 8 при прохождении по ней уравновешивающего тока 1, являющегося мерой измеряемого давления.

В качестве преобразователя недокомпенса20 ции может использоваться, например, фотоэлектрический преобразователь перемещения.

Работа преобразователя в зоне постоянной тяги обуславливает точное уравновешивание сил и астатические свойства системы по пере25 мещению, исключая механический дрейф нуля.

Преобразователь давления в электрический

30 сигнал, содержащий неуплотненный поршень, 280938

Составитель Л. Никиточкина

Редактор А. В. Корнеев Техред Л. Я. Левина Корректоры: Л. Корогод и Е. Ласточкина

Заказ 3398/11 Тираж 480 Подписное .ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 магнитоэлектрический обратный преобразователь и электродвигатель, отличающийся тем, что, с целью упрощения конструкции и повышения точности, в нем на поршне закреплен подвижный магнит магнитоэлектрического преобразователя и ротор электродвигателя, приводящего поршень во вращение.
