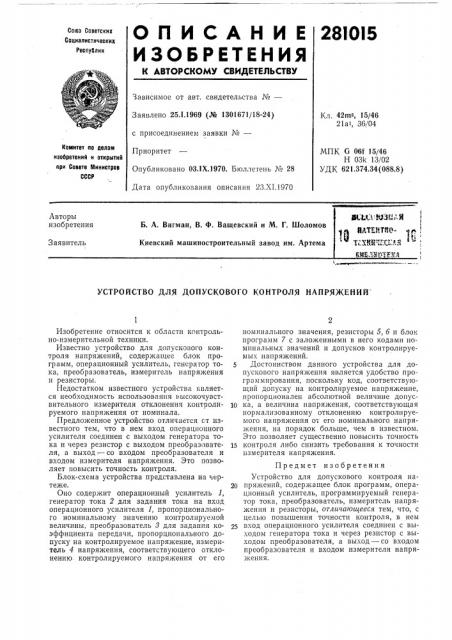

О П И С А Н И Е 28IOl5

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 25Л.1969 (№ 1301671/18-24) с присоединением заявки ¹â€”

Приоритет

Опубликовано 03.1Х.1970. Бюллетень № 28

Дата опубликования описания 23.Х1.1970

Кл. 42m3, 15/46

21а>, 36/04

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК G 061 15/46

Н 031< 13/02

УДК 621.374.34(088 8) at 1„t,.ÆÇÛ М

ВЛТК11ТЖ - р 1

"" Т.ХЧИ" -С""" "

Авторы изобретения

Б. А. Вигман, В. Ф. Ващевский и М. Г. Шоломов

Киевский машиностроительный завод им. Артема

Заявитель

КИ ЛИ»ТЕ1 А

УСТРОЙСТВО ДЛЯ ДОПУСКОВОГО КОНТРОЛЯ НАПРЯЖЕНИЙ

Изобретение относится к области контрольно-измерительной техники.

Известно устройство для допускового контроля напряжений, содержащее блок программ, операционный усилитель, генератор тока, преобразователь, измеритель напряжения и резисторы.

Недостатком известного устройства является необходимость использования высокочувствительного измерителя отклонения контролируемого напряжения от номинала.

Предложенное устройство отличается от известного тем, что в нем вход операционного усилителя соединен с выходом генератора тока и через резистор с выходом преобразователя, а выход —. со входом преобразователя и входом измерителя напряжения. Это позволяет повысить точность контроля.

Блок-схема устройства представлена на чертеже.

Оно содержит операционный усилитель 1, генератор тока 2 для задания тока на вход операционного усилителя 1, пропорционального номинальному значению контролируемой величины, преобразователь 8 для задания коэффициента передачи, пропорционального допуску на контролируемое напряжение, измеритель 4 напряжения, соответствующего отклонению контролируемого напряжения от его номинального значения, резисторы 5, б и блок программ 7 с заложенными в него кодами номинальных значений и допусков контролируемых напряжений.

5 Достоинством данного устройства для допускового напряжения является удобство программирования, поскольку код, соответствующий допуску на контролируемое напряжение, пропорционален абсолютной величине допус10 ка, а величина напряжения, соответствующая нормализованному отклонению контролируемого напряжения от его номинального напряжения, на порядок больше, чем в известном.

Это позволяет существенно повысить точность

15 контроля либо снизить требования к точности измерителя напряжения.

Предмет изобретения

Устройство для допускового контроля на20 пряжений, содержащее блок программ, операционный усилитель, программируемый генератор тока, преобразователь, измеритель напряжения и резисторы, отличающееся тем, что, с целью повышения точности контроля, в нем вход операционного усилителя соединен с выходом генератора тока и через резистор с выходом преобразователя, а выход — со входом преобразователя и входом измерителя напряжения.

281015

Составитель В. Комаров

Редактор Л, А. Утехина Техред Л. Я. Левина Корректор Т. А. Абрамова

Заказ 3341/1 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
