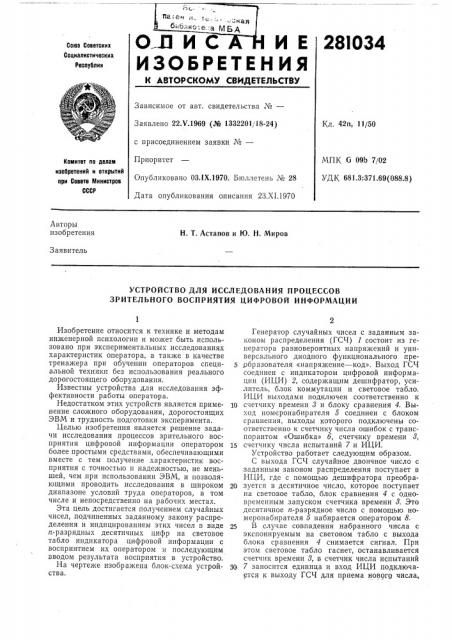

Реферат



281034

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Кл. 42п, 11/50

Заявлено 22 т .1969 (№ 1332201/18-24) с присоединением заявки №вЂ”

Приоритет

Опубликовано ОЗЛХ.1970. Бюллетень № 28

Дата опубликования описания 23.XI.1970

МПК G 09b 7/02

УДК 681.3:371.69(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Н. Т. Астапов и Ю. Н, Миров

Заявитель

УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ ПРОЦЕССОВ

ЗРИТЕЛЬНОГО ВОСПРИЯТИЯ ЦИФРОВОЙ ИНФОРМАЦИИ

Изобретение относится к технике и методам инженерной психологии и может быть использовано при экспериментальных исследованиях характеристик оператора, а также в качестве тренажера при обучении операторов специальной техники без использования реального дорогостоящего оборудования.

Известны устройства для исследования эффективности работы оператора.

Недостатком этих устройств является применение сложного оборудования, дорогостоящих

ЭВМ и трудность подготовки эксперимента.

Целью изобретения является решение задачи исследования процессов зрительного восприятия цифровой информации оператором более простыми средствами, обеспечивающими вместе с тем получение характеристик восприятия с точностью и надежностью, не меньшей, чем при использовании ЭВМ, и позволяющими проводить исследования в широком диапазоне условий труда операторов, в том числе и непосредственно на рабочих местах.

Эта цель достигается получением случайных чисел, подчиненных заданному закону распределения и индицированием этих чисел в виде и-разрядных десятичных цифр на световое табло индикатора цифровой информации с восприятием их оператором и последующим вводом результата восприятия в устройство.

На чертеже изображена блок-схема устройства.

Генератор случайных чисел с заданным законом распределения (ГСЧ) 1 состоит из генератора равновероятных напряжений и универсального диодного функционального пре5,0бразователя «напряжение — код». Выход ГСЧ соединен с индикатором цифровой информации (ИЦИ) 2, содержащим дешифратор, усилитель, блок коммутации и световое табло.

ИЦИ выходами подключен соответственно к

10 счетчику времени 8 и блоку сравнения 4. Выход номеронабирателя 5 соединен с блоком сравнения, выходы которого подключены соответственно к счетчику числа ошибок с транспорантом «Ошибка» б, счетчику времени 8, 15 счетчику числа испытаний 7 и ИЦИ.

Устройство работает следующим образом.

С выхода ГСЧ случайное двоичное число с заданным законом распределения поступает в

ИЦИ, где с помощью дешифратора преобра20 зуется в десятичное число, которое поступает на световое табло, блок сравнения 4 с одновременным запуском счетчика времени 8. Это десятичное и-разрядное число с помощью номеронабирателя 5 набирается оператором 8.

В случае совпадения набранного числа с экспонируемым на световом табло с выхода блока сравнения 4 снимается сигнал. При этом световое табло гаснет, останавливается счетчик времени 8, в счетчик числа испытаний

30 7 заносится единица и вход ИЦИ подключается к выходу ГСЧ для приема нового числа, Предмет изобретения гЗСоставитель Л. В. Скобелева

Редактор Л. А. Утехина Техред Л. Я. Левина Корректор Т. А. Абрамова

Заказ 334I/IO Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )K-35, Раугпская наб., д. 4/5

Типография, пр. Сапунова, 2

В случае несовпадения набранного числа с экспонируемым с другого выхода блока сравнения 4 снимается сигнал и подается в счетчик числа ошибок с транспорантом «Ошибка» б, а на световом табло продолжает экспонироваться десятичное и-разрядное число до тех пор, пока оно не будет правильно воспринято и набрано оператором. Транспорант «Ошибка» в случае правильно набранного числа гасится с помощью сигнала, снимаемого с выхода блока сравнения 4.

Устройство для исследования процессов зрительного восприятия цифровой информации оператором и определения его моторных реакций, содержащее генератор случайных чисел и индикатор цифровой информации, отличагои1ееся тем, что, с целью повышения эф5 фективности исследования, генератор случайных чисел с заданным законом распределения выходом связан с индикатором цифровой информации, один из выходов которого соединен со счетчиком времени для фиксации нача10 ла индицирования числа, а другой — со схемой сравнения для контроля правильности фиксации восприятия оператором информации, выход которой подключен к счетчику числа испытаний, счетчику времени, счетчику числа

15 ошибок с транспорантом и индикатору цифровой информации.
