Реферат

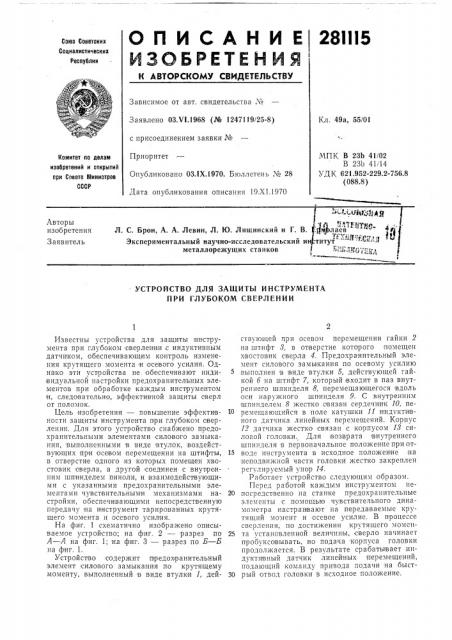

ОПИСАНИЕ 28И!5

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено ОЗХ!.1968 (№ 1247119/25-8) с присоединением заявки №

Приоритет

Опубликовано 03.1Х.1970. Бюллетень ¹ 28

Дата опубликования описания 19.XI.1970

Кл. 49а, 55/01

МПК В 23b 41/02

В 23b 41/14

УДК 621,952-229.2-756.8 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР г р т.йц ц„ -;11дт . ;1 ТЦ Я ттрн.

Л. С. Брин, А. А. Левин, Л. Ю. Лищинсиий и Г. В. циВлвйей в" "" Ф

Экспериментальный научно-исследовательский ин титут металлорежущих станков и

Авторы изобретения

Заявитель

УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ИНСТРУМЕНТА

ПРИ ГЛУБОКОМ СВЕРЛЕНИИ

Известны устройства для защиты инструмента при глубоком сверлении .с индуктивным датчиком, обеспечивающим контроль изменения крутящего момента и осевого усилия. Однако эти устройства не обеспечивают индивидуальной настройки предохранительных элементов при обработке каждым .инструментом и, следовательно, эффективной защиты с верл от поломок.

Цель изобретения — повышение эффективности защиты инструмента при глубоком сверлении. Для этого устройство снабжено предохранительными элементами силового замыкания, выполненными в виде втулок, .воздействующих при осевом перемещении на штифты, в отверстие одного из которых помещен хвостовик сверла, а другой соединен с внут ренним шпинделем пиноли, и:взаимодействующими с указанными предохранительными элементами чувствительными механизмами настройки, ооеспечивающими непосредственную передачу на инструмент тарированных крутящего момента и осевого усилия.

На фиг. 1 схематично изображено описываемое устройство; на фиг. 2 — разрез по

А — А на фиг. 1; на фиг. 3 — разрез,по Б — Б на фиг. 1.

Устройство содержит предохранительный элемент силового замыкания по крутящему моменту, выполненный в виде втулки 1, действующей чри осевом перемещении гайки 2 на штифт 8, в отверстие которого помещен хвостовик сверла 4. Предохранительный элемент силового замыкания по осевому усилию выполнен в виде втулки 5, действующей гайкой б на штифт 7, который входит в паз внутреннего шпинделя 8, перемещающегося |вдоль оси наружного шпинделя 9. С внутренним шпинделем 8 жестко связан сердечник 10, пе10 ремещающийся в поле катушки 11 индуктивного датчика линейных перемещений. Корпус

12 датчика жестко связан с корпусом 18 силовой головки. Для возврата внутреннего шпинделя в первоначальное положение при от15 воде инструмента в исходное положение на неподвижной части головки жестко закреплен регулируемый упор 14.

Работает устройство следующим образом.

Перед работой каждым инструментом не20 посредственно на станке предохранительные элементы с помощью чувствительного динамометра настраивают на передаваемые крутящий момент и осевое усилие. В процессе свсрления, Iio достижении крутящего момен25 та установленной величины, сверло начинает прооуксовывать, но подача корпуса головки продолукается. В результате срабатывает индуктивный датчик линейных перемещений, подающий команду привода подачи на быст30 рый отвод головки в исходное положение.

281115

П р ед м ет:из о бр ет ения

41 У 2 5 7

А-А

7

Ю жег 2 и2 3

Составитель А. Андрианов

Редактор Г. К. Гончарова Текред А. А. Камь1гшникова Корректор H. Л. Бронская

Заказ 3395, 10 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Мив СССР

Москва, )K-35, Раушская иаб., д. 4, 5

Типография, пр. Сапунова, 2

Достигнув Осевого уоилия vcTBHOÂëeííoÉ величины, внутренний шпиндель 8 со сверлом

4 проскальзывает относительно наружного шпинделя 9. Индуктивный датчик срабатывает, и силовая головка возвращается в исход,ное положение.

При отводе инструмента в исходное положение упором 14 внутренний шпиндель 8 возвращается в первоначальное положение, и команда управления на отвод снимается.

Устройство для защиты инструмента при глубоком сверлении с индуктивным датчиком, контролирующим крутящий момент и осевое усилие, отлича ощееся тем, что, с целью повышения эффективности защиты инструмента от поломок, оно снабжено предохранитель5 ными элементами силового замыкания, выполненными в виде втулок, воздействующих при осевом перемещении на штифты, в отверстие одного из кото рых помещен хвостовик сверла, а другой соединен с внутренним шпинделем

10 пиноли, и взаимодействующими с указанными предохранительными элементами чувствительными механизмами настройки, ооеспечивающими непосредственную передачу па инструмент тарированных крутящего момента и осе15 вого усилия.
