Реферат



есОюзнл я (! лТЕит..0; f ..; -и;;ГЕО Ая

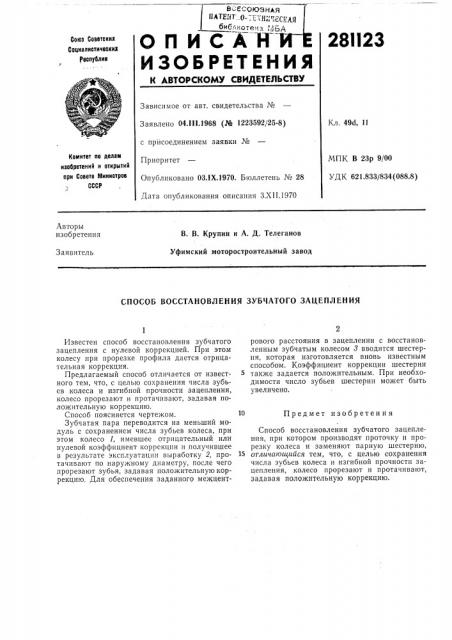

ОП ИСАЙ

ИЗОБРЕТЕНИЯ

28П23

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 04.III.1968 (¹ 1223592/25-8) с присоединением заявки №

Приоритет

Опубликовано 03.1Х.1970, Бюллетень № 28

Дата опубликования описания 3.XII.1970

Кл. 49

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК В 23р 9/00

УДК 621.833/834(088.8) Авторы изобретения

В. В. Крупин и А. Д. Телеганов

Уфимский моторостроительный завод

Заявитель

СПОСОБ ВОССТАНОВЛЕНИЯ ЗУБЧАТОГО ЗАЦЕПЛЕНИЯ

Предмет изобретения

Известен способ восстановления зубчатого зацепления с нулевой коррекцией. При этом колесу при прорезке профиля дается отрицательная коррекция.

Предлагаемый способ отличается от известного тем, что, с целью сохранения числа зубьев колеса и изгибной прочности зацепления, колесо прорезают и протачивают, задавая положительную коррекцию.

Способ поясняется чертежом.

Зубчатая пара переводится на меньший модуль с сохранением числа зубьев колеса, при этом колесо 1, имевшее отрицательный или нулевой коэффициент коррекции и получившее в результате эксплуатации выработку 2, протачивают по наружному диаметру, после чего прорезают зубья, задавая положительную коррекцию. Для обеспечения заданного межцентрового расстояния в зацеплении с восстановленным зубчатым колесом 8 вводится шестерня, которая изготовляется вновь известным способом. Коэффициент коррекции шестерни также задается положительным. При необходимости число зубьев шестерни может быть увеличено.

Способ восстановления зубчатого зацепления, при котором производят проточку и прорезку колеса и заменяют парную шестерню, отличающийся тем, что, с целью сохранения числа зубьев колеса и изгибной прочности зацепления, колесо прорезают и протачивают, задавая положительную коррекцию.

Редактор Г. К. Гончарова

Составитель Н. Слатин

Техред А. А. Камышникова Корректор О. А. Лапшина

Заказ 3396/1б Тираж 480 Подписное

ПНИИПИ Комитега по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
