Кровельный картон

Кровельный картон

Иллюстрации

Показать все

Реферат



281I49

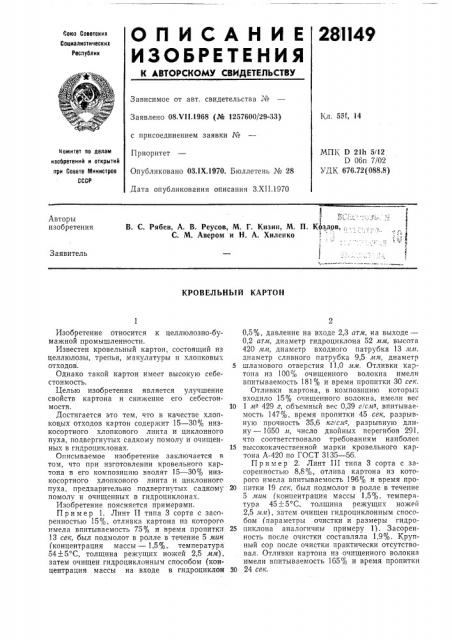

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 5vf, 14

Заявлено 08Л 11.1968 (№ 1257600/29-33) с присоединением заявки №

Приоритет

Опубликовано 03.1Х.1970. Бюллетень № 28

Дата опубликования описания З.XI I.1970 комитет по делам изобретений н открытий при Совете Министров

СССР

МПК В 2lh 5/12

D 06п 702

УДК 676.72(088.8) 1

В. С. Рябев, А. В. Реусов, М. Г, Кизин, М. П. К з,дрв, С. М. Авером и Н. А. Хиленко

Авторы изобретения

Заявитель

КРОВЕЛЬНЫЙ КАРТОН

Изобретение относится к целлюлозно-бумажной промышленности.

Известен кровельный картон, состоящий из целлюлозы, тренья, макулатуры и хлопковых отходов.

Однако такой картон имеет высокую себестоимость.

Целью изобретения является улучшение свойств картона и снижение его себестоимости.

Достигается это тем, что в качестве хлопковых отходов картон содержит 15 — 30% низкосортного хлопкового линта и циклонного пуха, подвергнутых садкому помолу и очищенных в гидроциклонах, Описываемое изобретение заключается в том, что при изготовлении кровельного картона в его композицию вводят 15 — 30% низкосортного хлопкового линта и циклонного пуха, предварительно подвергнутых садкому помолу и очищенных в гидроциклонах.

Изобретение поясняется примерами.

Пример 1. Линт II типа 3 сорта с засоренностью 15%, отливка картона из которого имела впитываемость 75% и время пропитки

13 сек, был подмолот в ролле в течение 5 мин (концентрация массы — 1,5%,. температура

54++5 С, толщина режущих ножей 2,5 мм), затем очищен гидроциклонным способом (концентрация массы на входе в гидроциклон

0,5%, давление на входе 2,3 атм, на выходе—

0,2 атм, диаметр гидроциклона 52 лтм, высота

420 мл/, диаметр входного патрубка 13 лтлп диаметр сливного патрубка 9,5 лтм, диаметр

5 шламового отверстия 11,0 мм. Отливки картона из 100о< очищенного волокна имели впитываемость 181% и время пропитки 30 сек.

Отливки картона, в композицию которых входило 15% очищенного волокна, имели вес

10 1 л - 429 г, объемный вес 0,39 г/смз, впитываемость 147%, время пропитки 45 сек, разрывную прочность 35,6 кг/слт"-, разрывную длину — 1650 м, число двойных перегибов 291, что соответствовало требованиям наиболее

15 высококачественной марки кровельного картона А-420 по ГОСТ 3135 — 56, П ример 2. Линт П1 типа 3 сорта с засоренностью 8,8о/, отлива картона из которого имела впитываемость 196о/с и время про20 питки 19 сек, был подмолот в ролле в течение

5 лкин (концентрация массы 1,5%, температура 45+5 С, толщина режущих ножей

2,5 мм), затем очищен гидроциклонным способом (параметры очистки и размеры гидро25 циклона аналогичны примеру 1). Засоренность после очистки составляла 1,9%. Крупный сор после очистки практически отсутствовал. Отливки картона из очищенного волокна имели впитываемость 165% и время пропитки

ЗО 24 сек.

281149

Предмет изобретения

Составитель М. Мясникова

Редактор Г. С. Кузьмина Техред А. А. Камышникова Корректор Л. Л. Евдонов

Заказ 3357/5 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4j5

Типография, пр. Сапунова, 2

Отливки картона, в композицию которых входило 20% очпшенного волокна, имели вес

1 л- 431 г, объемный вес 0,39 г/с,и:>, впитываемость 146о/о, время пропитки 45 сек, разрывную прочность 34,1 кг, разрывную длину

1709 л, число двойных перегибов 152, что соответствовало марке кровельного картона

А-420 по ГОСТ 3135 — 56.

Пример 3. Циклонный пух III группы с засоренностью 7/о и зольностью 1,9%, отливка картона из которого имела впитываемость 570% и время пропитки 6 сек, был подмолот на ролле в течение 30 сек (концентрация массы 1,5%, температура 45+5 С, толщина режущих ножей 2,5 лм), затем очищен гидроциклонным способом (параметры очистки и размеры гидроциклона аналогичны примеру 1). Засоренность после очистки составляла 2% и золность — 0,47%, крупный сор практически отсутствовал.

Отливки картона, в композиции которых входило 25 /е очищенного циклонного пуха, имели вес 1 мв — 436 г, объемный вес

0,38 г/смз, впитываемость 148%, время про5 питки 41 сек, разрывную прочность 33,5 кг, разрывную длину 1520 м, число двойных перегибов 478, что соответствует требованиям наиболее высококачественной марке кровельного картона А-420 по ГОСТ 3135 — 64.

Кровельный картон, включающий целлюлозу, тряпье, макулатуру и хлопковые отходы, 15 отличающийся тем, что, с целью улучшения свойств картона и снижения себестоимости, в качестве хлопковых отходов он содержит

15 — 30о/о низкосортного хлопкового линта и циклонного пуха, подвергнутых садкому по20 молу и очищенных в гидроциклонах.
