Реферат



Взамен ранее изданноеп

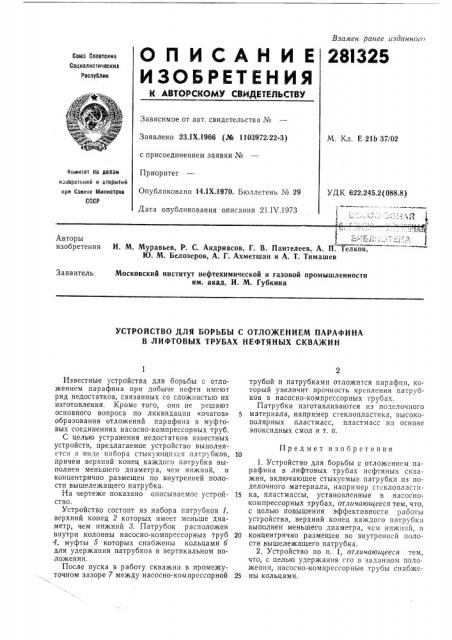

ОП ИСАИ И Е 28I325

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскик

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 23.1Х.1966 (№ 1103972122-3) с присоединением заявки №

Приоритет

Опубликовано 14.1Х.1970. Бюллетень № 29

Дата опубликования описания 21.IV.1973

M. Кл. Е 21Ь 37./02 йсюитет по делаю кзссрв(енв!2 и сткрв!тий при Совем Министров

СССР

УДК 622,245.2(088.8) 4! .. . % Г\т!ч 1

И. М. Муравьев, Р. С. Андриасов, Г. В. Пантелеев, A. П. Телков, Ю. М. Белозеров, А. Г. Ахметшан и А. T. Тимашев

Авторы изобретения

Заявитель

Московский институт нефтехимической и газовой промышленности им. акад. И. М. Губкина

УСТРОЙСТВО ДЛЯ БОРЬБЫ С ОТЛОЖЕНИЕМ ПАРАФИНА

В ЛИФТОВЫХ ТРУБАХ НЕФТЯНЫХ СКВАЖИН

Известные устройства для борьбы с отложением парафина при добыче нефти имеют ряд недостатков, связанных со сложностью их изготовления. Кроме того, они не решают основного вопроса по ликвидации «очагов» образования отложений парафина в муфтовых соединениях насосно-компрессорных труб.

С целью устранения недостатков известных устройств, предлагаемое устройство выполняется в виде набора стыкующихся патрубков, причем верхний конец каждого патрубка выполнен меньшего диаметра, чем нижний, и концентрично размещен по внутренней полости вышележащего патрубка, На чертеже показано описываемое устройство.

Устройство состоит из набора патрубков 1, верхний конец 2 которых имеет меньше диаметр, чем нижний 8. Патрубок расположен внутри колонны насосно-компрессорных труб

4, муфты б которых снабжены кольцами 6 для удержания патрубков в вертикальном положении.

После пуска в работу скважин в промежуточном зазоре 7 между насосно-компрессорной трубой и патрубками отложится парафин, который увеличит прочность крепления патрубков в насосно-компрессорных трубах, Патрубки изготавливаются из поделочного материала, например стеклопластика, высокополярных пластмасс, пластмасс на основе эпоксидных смол и т. п.

Предмет изобретения

1. Устройство для борьбы с отложением парафина в лифтовых трубах нефтяных скважин, включающее стыкуемые патрубкп из поделочного материала, например стсклопласти15 ка, пластмассы, установленные в насоснокомпрессорных трубах, отличающееся тем, что, с целью повышения эффективности работы устройства, верхний конец каждого патрубка выполнен меньшего диаметра, чем нижппш, и

20 концентрично размещен во внутренней полости вышележащего патрубка.

2. Устройство по п, 1, отличающееся тем, что, с целью удержания его в заданном положении, насосно-компрессорные трубы снабже25 ны кольцами.

281325

В трап

Редактор С. Санамова

Заказ 1078/1 Изд. Ко 1257 Тираж 57G Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель М. Макарова

Техред 3. Тараненко

Корректоры: H. Аук и Н. Стельмах
