Реферат

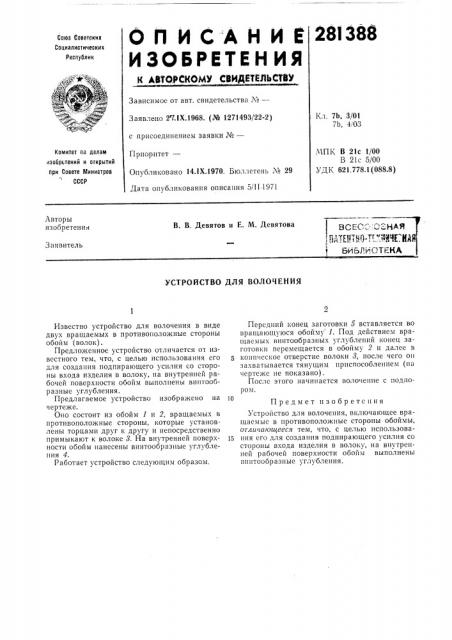

О П И С А Н И Е 281388

ИЗОБРЕТЕН ИЯ

К АВЮИ:КОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Соаиалистических

Республик

Зависимое от авт. свидетельства ¹â€”

1(л, 7Ь, 3/01

7Ь, 4, 03

Заявлено 2 7.1Х.1968. (№ 1271493/22-2) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 14.1Х.1970. Бюллетень ¹ 29

Дата опубликования описания 5/il 1971

Комитет по делам изобретений и открытий при Совете Министров

СССР.ЧП1; В 21с 1/00

В 21с 5/00

УДК 621.778 1(088 8) Лвторы изобретения

В. В. Девятов и Е, M. Девятова

ВСЕС::.:2 H

„ПБББИ- ..".,9

БИЬР1(.тТ1=К

Заявитель

УСТРОЙСТВО ДЛЯ ВОЛОЧЕНИЯ

Известно устройство для волочения в виде двух вращаемых в противоположные стороны обойм (волок).

Предложенное устройство отличается от известного тем, что, с целью использования его для создания подпирающего усилия со стороны входа изделия в волоку, на внутренней рабочей поверхности обойм выполнены винтообразные углубления.

Предлагаемое устройство изображено на чертеже.

Оно состоит из обойм 1 и 2, вращаемых в противоположные стороны, которые установлены торцами друг к другу и непосредственно примыкают к волоке 8. На внутренней поверхности обойм нанесены винтообразные углубления 4.

Работает устройство след>ющим образом.

Передний конец заготовки 5 вставляется во вращающуюся обойму 1. Под действием вращаемых винтообразных углублений конец заготовки перемещается в обойму 2 и далее в коническое отверстие волоки 8, после чего он захватывается тянущим приспособлением (на чертеже не показано).

После этого начинается волочение с подпором.

Предмет изобретснпя

Устройство для волочения, включающее вращасмыс в противоположные стороны обоймы, отличающееся тем, что, с целью использова1б ния его для создания подпирающего усилия со стороны входа изделия в волоку, на внутренней рабочей поверхности обойм выполнены впнтообразные углубления.

281388

Составитель Ю. Цейтлин

Редактор Н. С. Коган Текред А, А. Камышникова

Заказ 5413 Тираж 480 Подписное

ЦНИИПИ Комитета по делана изобретений и открытий прн Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Загорская типография
