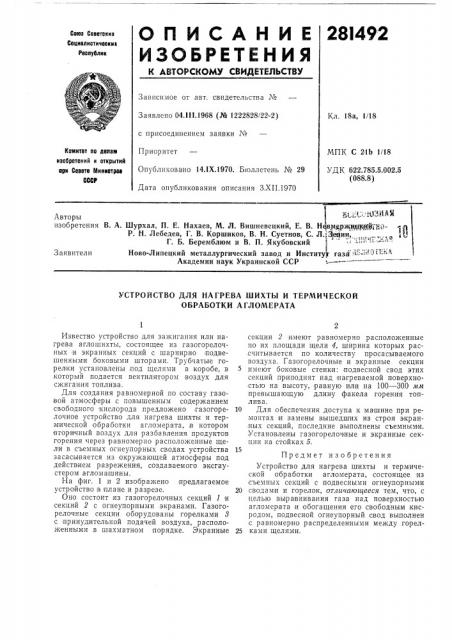

28}492

Союз Советокиз

Социелиотичеекиз

Реопублии

Зависимое от авт. свидетельства №

Заявлено 04.111.1968 (№ 1222828/22-2) Кл. 18а, 1/18 с присоединением заявки №

Приоритет

МПК С 21b 1/18

УДК 622.785.5.002.5 (088.8) Комитет по деизм изобретений и открытий при Спеете Миииотрое

CCC1

Опубликовано 14.IX.1970. Бюллетень № 29

Дата опубликования описания З.XII.1970 р,„„:- „;::(ЦИАМ

Авторы изобретения В. А. Шурхал, П. Е. Нахаев, М. Л. Вишневецкий, Е. В. Н вмермощщйф„ pй- тъ

Р, Н. Лебедев, Г. В. Коршиков, В. Н. Суетнов, С. Л., Зонин, ...„ И

Г. Б. Беремблюм и В. П. Якубовский

Ново-Липецкий металлургический завод и Институр газа. - 1- « ." - - "

Академии наук Укр аинс кой С С P

УСТРОЙСТВО ДЛЯ НАГРЕВА ШИХТЫ И ТЕРМИЧЕСКОЙ

ОБРАБОТКИ АГЛОМЕРАТА

Известно устройство для зажигания или нагрева аглошихты, состоящее из газогорелочных и экранных секций с шарнирно подвешенными боковыми шторами. Трубчатые горелки установлены,под щелями в короое, в который подается вентилятором воздух для сжигания топлива.

Для создания равномерной по составу газо,вой атмосферы с повышенным содержанием свободного кислорода предложено газогорелочное устройство для нагрева шихты и термической обработки агломерата,,в котором вторичный воздух для разбавления продуктов горения через равномерно расположенные щели в съемных огнеупорных сводах устройства засасывается из окружающей атмосферы под действием разрежения, создаваемого эксгаустером агломашины.

На фиг. 1 и 2 изображено предлагаемое устройство в плане и разрезе.

Оно состоит из газогорелочных секций 1 и секций 2 с огнеупорными экранами. Газогорелочные секции оборудованы горелками 8 с принудительной подачей воздуха, расположенными в шахматном порядке, Экранные секции 2 имеют равномерно расположенные по их площади щели 4, ширина которых рас,считывается по количеству просасываемого воздуха. Газогорелочные и экранные секции имеют боковые стенки: подвесной свод этих секций приподнят над нагреваемой поверхностью на высоту, равную или на 100 — 300 мм превышающую длину факела горения топлива.

10 Для обеспечения доступа к машине при ремонтах .и замены вышедших из строя экранных секций, последние выполнены съемными.

Установлены газогорелочные и экранные секции на стойках 5.

Предмет из обретения

Устройство для нагрева шихты и термической обработки агломерата, состоящее из съемных секций с подвесными огнеупорными

20 сводам и и горелок, отличающееся тем, что, с целью выравнивания газа .над поверхностью агломерата и обогащения его свободным кисродом, подвесной огнеупорный свод выполнен с равномерно распределенными между горел25 ками щелями.

281492 йи даытуг

Уиг т
