Реферат



4$li> м е иЭзфот.ж 34..К ..:езмщ

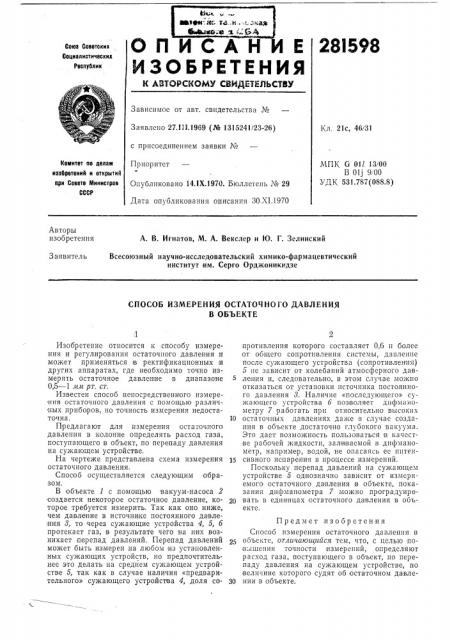

ОП ИСАН Е

28I598

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 27.111.1969 (№ 1315241/23-26) с присоединением заявки №

Приоритет

Опубликовано 14.IX.1970. Бюллетень № 29

Дата опубликования описания 30.XI.1970

Кл, 21с, 46/31

МПК б 01L 13/00

В Olj 9, 00

УДК 531.787(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

А. В. Игнатов, М. А. Векслер и 1О. Г. Зелинский

Всесоюзный научно-исследовательский химико-фармацевтический институт им. Серго Орджоникидзе

Заявитель

СПОСОБ ИЗМЕРЕНИЯ ОСТАТОЧНОГО ДАВЛЕНИЯ

В ОБЪЕКТЕ

Изобретение относится к способу измерения и регулирования остаточного давления и может применяться iB ректификацпонных и других аппаратах, где необходимо точно измерять остаточное давление в диапазоне

0,5 — 1 ли рт. ст.

Известен способ непосредственного измерения остаточного давления с помощью различ-. ных приборов, но точность измерения недостаточна.

Предлагают для измерения остаточного давления в колонне определять расход газа, поступающего в объект, по перепаду давления на сужа ющем устр ой стве.

На чертеже представлена схема измерения остаточного давления.

Способ осуществляется следующим образом.

В объекте 1 с помощью вакуум-.насоса 2 создается некоторое остаточное давление, которое требуется измерить. Так как оно ниже, чем давление в источнике постоянного да вле.ния 8, то через сужающие устройства 4, 5, б протекает газ, в результате чего на них возникает перепад давлений. Перепад давлений может быть измерен на любом из установленных сужающих устройств, но предпочтительнее это делать на среднем сужающем устройстве 5, так как в случае наличия «предварительного» сужающего устройства 4, доля сопротивления которого составляет 0,6 и более от общего сопротивления системы, давление после сужающего устройства (сопротивления)

5 не зависит от колебаний атмосферного дав5 ления и, следовательно, в этом случае можно отказаться от установки источника постоянного давления 8. Наличие «последующего» сужающего устройства б позволяет дифманометру 7 работать прп относительно высоких

10 остаточных давлениях даже B случае создания в объекте достаточно глубокого вакуума.

Это дает возможность пользоваться в качестве рабочей жидкости, заливаемой в дпфманометр, например, водой, не опасаясь ее пнтен15 сивного испарения в процессе измерений.

Поскольку перепад давлений на сужающем устройстве 5 однозначно зависит от измеряемого остаточного давления в объекте, показания дифманометра 7 можно проградуировать в единицах остаточного давления в объекте.

П р едм ет,из о ор етения

Способ измерения остаточного давления в ооъектс, отличающийся тем, что, с целью повышения точности измерений, определяют расход газа, поступающего в объект, по перепаду давления на сужающем устройстве, по величине которого судят об остаточном давле30 нии в объекте.

«м» . «»" »,; ° « в 28+698 « - - - ) .,«»

/ : ." ф ,фе», Составитель Т. Лукьянцева

Редактор Новожилова

Корректор О. Б. Тюрина

Типография, пр. Сапунова, 2

Заказ 3402/13 Тираж 480 Подписное

ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, >К-35, Раушская наб., д. 4 5
