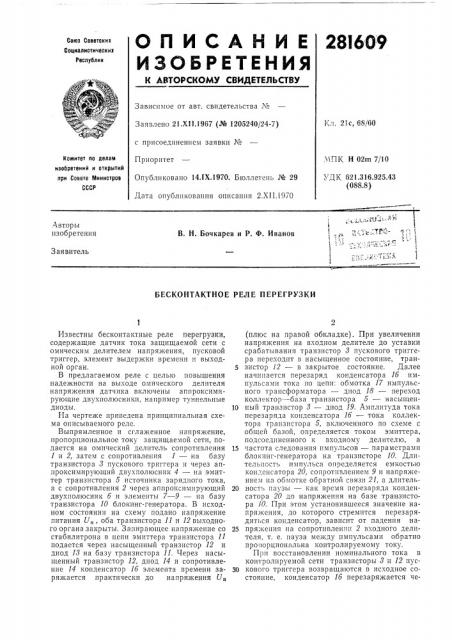

Реферат



ОП ИСАН И Е

И ЗОБ РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

28I609

Союэ Советских

Социалистических

Ресоублик

Зависимое от авт. свидетельства ¹

Кл. 21с, 68/60

Заявлено 2il.XII,1967 (№ 1205240/24-7) с присоединением заявки №

Приоритет

Опубликовано 14.!Х.1970. Бюллетень № 29

Дата опубликования описания 2.XII.1970

Комитет ло делам изооретений и открытий лри Сосете Мииистрое ссср.ЦПК Н 02m 7/10

УДК 621.316.925.43 (088.8) Авторы нзобрегения

В. Н. Бочкарев и P. Ф. Иванов

Заявитель

БЕСКОНТАКТНОЕ РЕЛЕ ПЕРЕГРУЗКИ

Известны бесконтактные реле перегрузки, содержащие датчик тока защищаемой сети с омическим делителем напряжения, пусковой триггер, элемент выдержки времени и выходной орган.

В предлагаемом реле с целью повышения надежности на выходе омического делителя напряжения датчика включены аппроксимирующие двухполюсники, например туннельные диоды.

На чертеже приведена принципиальная схема описываемого реле.

Выпрямленное и сглаженное напряжение, пропорциональное току защищаемой сети, подается на омический делитель сопротивления

1 и 2, затем с сопротивления 1 — на базу транзистора 8 пускового триггера и через аппроксимирующий двухполюсник 4 — на эмиттер транзистора б источника зарядного тока, а с сопротивления 2 через аппроксимирующий двухполюсник б и элементы 7 — 9 — на базу транзистора 10 блокинг-генератора. В исходном состоянии на схему подано напряжение питания U„, оба транзистора 11 и 12 выходного органа закрыты, Запирающее напряжение со стабилитрона в цепи эмиттера транзистора 11 подается через насыщенный транзистор 12 и диод 18 на базу транзистора 11. Через насыщенный транзистор 12, диод 14 и сопротивление 14 конденсатор 1б элемента времени заряжается практически до напряжения Un (плюс на правой обкладке). При увеличении напряжения на входном делителе до уставки срабатывания транзистор 8 пускового триггера переходит в насыщенное состояние, тран5 зистор 12 — в закрытое состояние. Далее начинается перезаряд конденсатора 1б импульсами тока по цепи: обмотка 17 импульсного трансформатора — диод 18 — переход коллектор — база транзистора б — насыщен10 ный транзистор 8 — диод 19. Амплитуда тока перезаряда конденсатора 1б — тока коллектора транзистора б, включенного по схеме с общей базой, определяется током эмиттера, подсоединенного к входному делителю, а

15 частота следования импульсов — парамстрамп блокинг-генератора на транзисторе 10. Длительность импульса определяется емкостью кон .снсатора 20, сопротивлением 9 и напряжением на обмотке обратной связи 21, а длитель20 ность паузы — как время перезаряда конденсатора 20 до напряжения на базе транзистора 10. При этом установившееся значение напряжения, до которого стремится перезарядиться конденсатор, зависит от падения на25 пряже«ил на сопротивлении 2 входного делителя, т. е. пауза между импульсами обратно про«орциональна контролируемому току.

Прп восстановлении номинального тока в контролируемой сети транзисторы 8 и 12 пус30 кового триггера возвращаются в исходное состояние, конденсатор 1б перезаряжается че281609

1 Г

Составитель Н. Красиушкииа

Редактор А. k0. Пейсочеико Текред Т. П. Курилко Корректор А, П. Васильева

Заказ 3435/3 Тираж 480 Подписное

ЦИИИПИ Комитета по делам изооретсний и открытий при Совете Министров СССР

Москва, %-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

3 рез насыщенный транзистор 12, транзисторы выходного органа запира1отся, и реле готово к повторному срабатываншо.

Предмет изобретения

Бесконтактное реле перегрузки, содержащее датчик тока защищаемой сети с омическим делителем напряжения, пусковой триггер, эЛе= мент Выдержки времени и Выходной Орган, Отлапаюи4ееся тем, что, с целью повышения наде кпостп, на выходе омнческого делителя на5 пряжения датчика включены аппроксимирующие двухполюсники, например ту1гнельные диоды.
