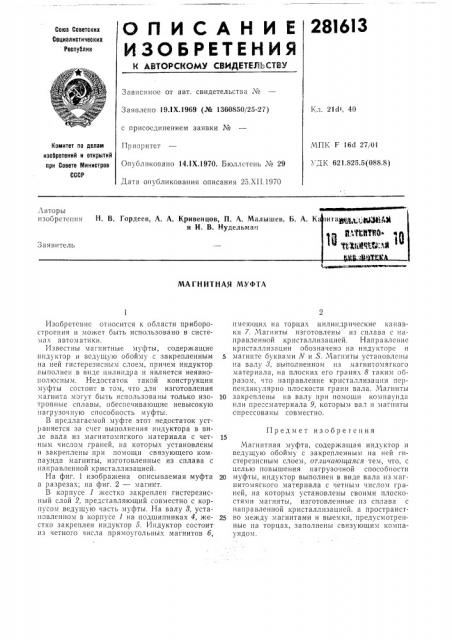

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕПЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 21с1г, 40

Заявлено 191Х.1969 (№ 1360850/25-27) с присоединением заявки №

МПК F 16d 27)01

i Д1х 621.825.5(088.8) Приоритет

Опубликовано 14.1Х.1970. Бюллетень № 29

Комитет по делам изобретений и открытий при Совете Министров

СССР

Дата опубликования описания 25.ХI1.1970

Авторы изооретеп и я

H. В. Гордеев, А. А. Кривенцов, П. А. Малышев, Б. А. К и И. В. Нудельман итаудА, jQQg f„g

ИЛМТВО- л

l< ттх.;вжа:,и

Заявитель

МАГНИТНАЯ МУФТА

Предмет изобретения

Изобретение относится к области приборостроения и может быть использовано в системах автоматики.

Известны магнитные муфты, содержащие пндуктор и ведущую обойму с закрепленным на ней гистерезисным слоем, причем индуктор гыполнен в виде цилиндра и является неявнополюсным. Недостаток такой конструкции муфты состоит в том, что для изготовления магнита могут быть использованы только изотропные сплавы, обеспечивающие невысокую нагрузочную способность муфты.

В предлагаемой муфте этот недостаток устраняется за счет выполнения индуктора в виде вала из магнитомягкого материала с четным числом граней, на которых установлены и закреплены при помощи связующего компаунда магниты, изготовленные из сплава с направленной кристаллизацией.

На фиг. 1 изображена описываемая муфта в разрезах; на фиг. 2 — магнит.

В корпусе 1 жестко закреплен гистерезисный слой 2, представляющий совместно с корпусом ведущую часть муфты. На валу 3, установленном в корпусе 1 на подшипниках 4, жестко закреплен индуктор 5. Индуктор состоит из четного числа прямоугольных магнитов 6, имеющих на торцах цилиндрические канавки /. Магниты изготовлены из сплава с направленной кристаллизацией. Направление кристаллизации обозначено на индукторе и

5 магните буквами Лг и S. Магниты установлены на валу 8. выполненном из магнитомягкого материала, на плоских его гранях 8 таким образом, что направление кристаллизации перпендикулярно плоскости грани вала. Магниты

10 закреплены на валу при помощи компаунда или прессматериала 9, которым вал и магниты спрессованы совместно.

Магнитная муфта, содержащая индуктор и ведущую обойму с закрепленным на ней гпстерезисным слоем, от.гичающаяся тем, что, с целью повышения нагрузочной способности

20 муфты, индуктор выполнен в виде вала нз магнитомягкого материала с четным числом граней, на которых установлены своими плоскостями магниты, изготовленные пз сплава с направленной кристаллизацией. а пространст25 во между магнитами и выемки, предусмотренные на торцах, заполнены связующим компаундом.

281613

4-4

».

Фыа >

Фиг.2
