Реферат

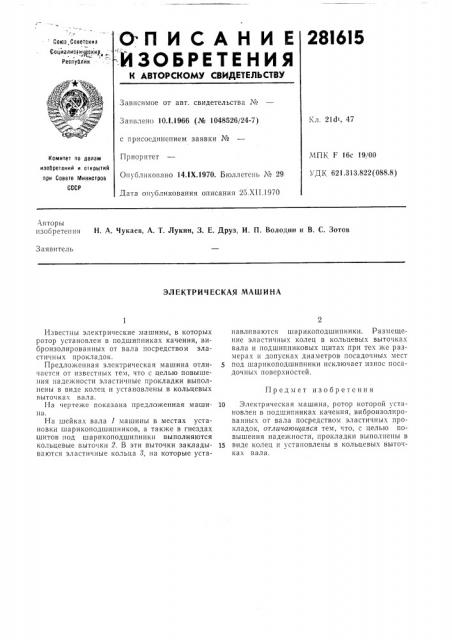

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союа .Советскик

Соц иалис ик ск ик, Республик

28I6I5

Зависимое от авт. свидетельства №

&;л. 21d>, 47

Заявлено 10Л.1966 (Лв 1048526/24-7) с присоединением заявки №

Приор птет

МПК, Г 1бс 19,/00

УДК 621.313,822(088.8) Комитет по делам изобретений и открвттий при Совете Министров

СССР

Опубликовано 14.1Х.1970, Бюллетень № 29

Дата опубликования описания 25.XI I.1970

Авторы изобретения Н. А. Чукаев, А. T Лукин, 3. Е, Друз, И. П. Володин и В. С. Зотов

Заявитель

ЭЛЕКТРИЧЕСКАЯ МАШИНА

Предмет изобретения

Известны электрические машины, в которых ротор установлен в подшипниках качения, виброизолированных от вала посредством эластичных прокладок.

Предложенная электрическая машина отличается от известных тем, что с целью повышения надежности эластичные прокладки выполнены в виде колец и установлены в кольцевых выточках вала.

Иа чертеже показана предложенная машиli 3.

На шейках вала 1 машины в местах установки шарикоподшипников, а также в гнездах шитов под шарикоподшипники выполняются кольцевые выточки 2. В эти выточки закладываются эластичные кольца 3, на которые устанавливаются шарикоподшипники. Размещение эластич Iblx колец в кольцевых выточках вала и подшипниковых щитах при тех же размерах и допусках диаметров посадочных мест

5 под шарикоподшипники исключает износ посадочных поверхностей.

10 Электрическая машина, ротор которой установлен в подшипниках качения, виброизолированных от вала посредством эластичных прокладок, отличающаяся тем, что, с целью повышения надежности, прокладки выполнены в

15 виде колец и установлены в кольцевых выточках вала.

281615 г 3

Заказ 3436/10 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2

Составитель М. Подгорная

Редактор А. Ю. Пейсоченко Техред Т. П. Курилко

Корректоры: В. Петрова и А. Абрамова
