28I623

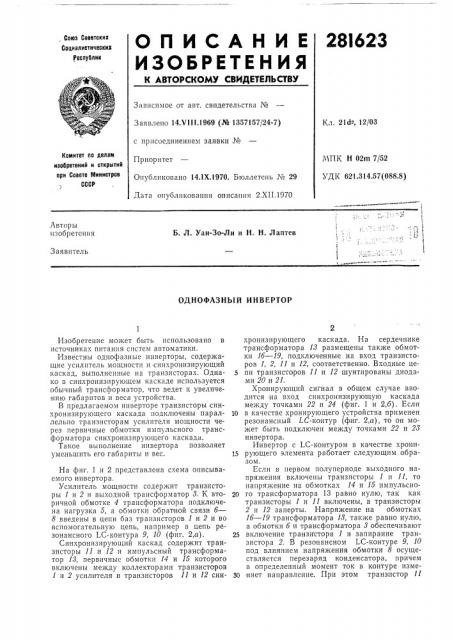

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ. Союз Советских

Социалистических

Респуйлик

Зависимое от авт. свидетельства №

Кл. 21d -, 12/03

Заявлено 14М1!1.1969 (№ 1357157/24-7) с присоединением заявки №

Приоритет

Опубликовано 14.1Х.1970. Бюллетень ¹ 29

Дата опубликования описания 2.XII.1970

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК Н 02m 7/52

Ъ ДК 621.314.57(088.8) t

1

)

1 ц

Авторы и"",îáðåòåøiÿ

Б. Л. Уан-Зо-Ли и H. Н. Лаптев

Заявитель

ОДНОФАЗНЫЙ ИНВЕРТОР

Изобретение может быть использовано в источниках питания систем автоматики.

Известны однофазные инверторы, содержащие усилитель мощности и синхронизирующий каскад, выполненные на транзисторах. Однако в синхронизирующем каскаде используется обычный трансформатор, что ведет к увеличению габаритов и веса устройства.

В предлагаемом инверторе транзисторы синхронизирующего каскада подключены параллельно транзисторам усилителя мощности через первичные обмотки импульсного трансформатора синхронизирующего каскада.

Такое выполнение инвертора позволяет уменьшить его габариты и вес.

На фиг. 1 и 2 представлена схема описываемого инвертора.

Усилитель мощности содержит транзисторы 1 и 2 и выходной трансформатор 3. К вторичной обмотке 4 трансформатора подключена нагрузка 5, а обмотки обратной связи б—

8 введены в цепи баз транзисторов 1 и 2 и во вспомогательную цепь, например в цепь резонансного LC-контура 9, 10 (фиг. 2,a).

Синхронизирующий каскад содержит транзисторы 11 и 12 и импульсный трансформатор 13, первичныс обмотки 14 и 15 которого включены между коллекторами транзисторов

1 и 2 усилителя и транзисторов 11 и 12 синхронизирующего каскада. На сердечнике трансформатора 13 размещены также обмотки lб — 19, подключенные на вход транзисторов 1, 2, 11 и 12, соответственно. Входные це5 пи транзисторов 11 и 12 шунтированы диодами 20 и 21.

Хронирующий сигнал в общем случае вводится на вход синхронизирующую каскада между точками 22 и 24 (фиг. 1 и 2,б). Если

10 в качестве хронирующего устройства применен резонансный 1.С-контур (фиг, 2,a), то он может быть подключен между точками 22 и 23 инвертора.

Инвертор с 1 С-контуром в качестве хрони15 рующего элемента работает следующим образом.

Если в первом полупериоде выходного напряжения включены транзисторы 1 и 11, то напряжение на обмотках 14 и 15 пмпульсно20 го трансформатора 13 равно нулю, так как транзисторы 1 и 11 включены, а транзисторы

2 и 12 заперты. Напряжение на обмотках

lб — 19 трансформатора 13, также равно нулю, а обмотки б и трансформатора 3 обеспечивают

25 включение транзистора 1 и запирание транзистора 2. В резонансном L под влиянием напряжения обмотки 8 осуществляется перезаряд конденсатора, причем в определенный момент ток в контуре изме30 няет направление. При этом транзистор 11

28l628

Предмет изобретения

22 23 ïè

Фиг. 2

Фиг. 1

Составитель О, Коссов

Текред Т. П. Курилко

Корректор Л. В. Юшин

Редактор А. Ю. Пейсочеико

Заказ 3435/11 Тираж 480 Подписное

ЦН14ИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, iK-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

3 йачинает запираться, а транзистор 12 — открываться.

В результате к обмотке 15 импульсного трансформатора 18 прикладывается напряжение, равное сумме э.д.с. на первичных обмотках трансформатора 8. Благодаря положительной обратной связи, обусловленной наличием обмоток 18 и 19 трансформатора 18, процесс запирания транзистора 11 и включения транзистора 12 имеет лавинообразный характер. При этом на обмотках 1б и 17 трансформатора 18 можно получить мощность, достаточную для переключения транзисторов 1 и 2, Этот процесс поддерживается обмотками положительной обратной связи б и 7 трансформатора 8.

После окончания процесса коммутации, когда транзисторы 1 и 11 заперты, а транзисторы 2 и 12 включены, напряжение на обмотках 14 н 15 трансформатора 18 вновь равно нулю.

Таким образом, подключение транзисторов синхронизирующего каскада параллельно транзисторам усилителя мощности через первичные обмотки импульсного трансформатора

5 позволяет обеспечить работу импульсного трансформатора только в переходном процессе коммутации и в результате снизить габариты и вес 1Б1вертора.

Однофазный инвертор, содержащий синхронизирующий каскад и усилитель мощности, 15 выполненные на транзисторах, отличающийся тем, что, с целью уменьшения габаритов и веса устройства, транзисторы синхронизирующего каскада подключены параллельно транзисторам усилителя мощности через первпч20 ные обмотки импульсного трансформатора синхронизирующего каскада.
