Экзотермическая шлакообразующая смесь

Экзотермическая шлакообразующая смесь

Иллюстрации

Показать все

Реферат



f I т;

Jи- !и:.е .., гз,й

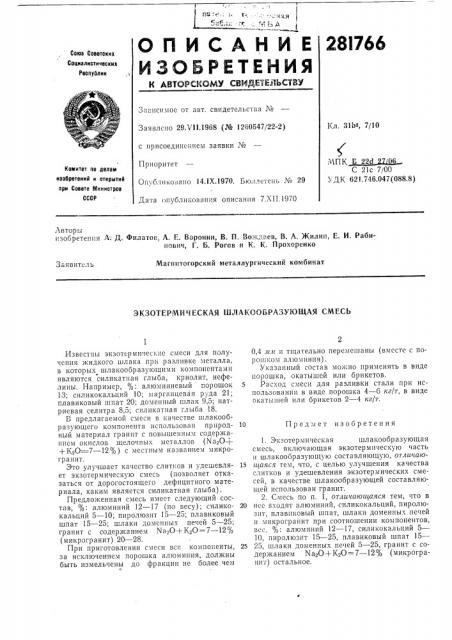

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ

СОРа COSBTCKHX

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 31Ьв, 7/10

Заявлено 29Л11.1968 (№ 1260547(22-2) с присоединением заявки ¹

Приоритет

Опубликовано 14.1Х.1970. Бюллетень № 29

ПК Г Ы4.2БЫС 21с 7!00

УДК 621.746.047(088,8) Комитет по делам иаобретеннй и открытий прн Совете Министров

СССР

Дата опубликования описания 7ЛП.1970

Авторы изобретения Л-, Д. Филатог:,. А. Е. Воронин, В. П, Вокдаев, В. Л, Жилин, Е. И. Рабинович, Г. Б. Рогов и К. К. Прохоренко

Заявитель

Магнитогорский металлургическии комбинат

ЭКЗОТЕРМИЧ ЕСКАЯ 1ИЛАКООБРАЗУ1ОЩАЯ СМЕСЪ

Предмет изобретения

Известны экзотсрмическпе смеси для получения жидкого шлака прп разливке металла, в которых шлакообразующими компонентами являются силикатная глыба, криолит, нефелины. Например, %: алюминиевый порошок

13; силикокальций 10; марганцевая руда 21; плавиковый шпат 20; доменный шлак 9,5; натриевая селитра 8,5; силикатная глыба 18.

Е предлагаемой смеси в качестве шлакообразующего компонента использован природный материал гранит с повышенным содержанием окислов щелочных металлов (Ма О-1+К20=-7 — 12%) с местным названием микрогранит.

Это улучшает качество слитков и удешевляет экзотермическую смесь (позволяет отказаться от дорогостоящего дефицитного материала, каким является силикатная глыба).

Предложенная смесь имеет следующий сосTAB, %: алюминий 12 — 17 (по весу); силикокальций 5 — 10; пиролюзит 15 — 25; плавиковый шпат 15 — 25; шлаки доменных печей 5 — 25; гранит с содержанием NaqO+Kq0=7 — 12% (микрогранит) 20 — 28.

При приготовлении смеси все компоненты, за исключением порошка алюминия, должны быть измельчены до фракции не более чем

0,4 л лт н тщательно перемешаны (вместе с порошком алюминия).

Указанный состав можно применять в виде порошка, окатышей или брикетов.

5 расход смеси для разливки стали при использовании в виде порошка 4 — 6 кг)т, в виде окатышей нли брикетов 2 — 4 кг)т.

1. Экзотермическая шлакообразующая смесь, включающая экзотермпческую часть и шлакообразующую составляющ ю, отличаю15 щаяся тем, что, с целью улучшения качества слитков и удешевления экзотермических смесей, в качестве шлакообразующей составляющей использован гранит.

2. Смесь по п. 1, отличающаяся тем, что в

20 нес входят алюминий, снликокальций, пиролюзит, плавпковый шпат, шлаки доменных печей н микрогранит при соотношении компонентов, вес. %: алюминий 12 — 17, силнкокальций 5—

10, пиролюзит 15 — 25, плавиковый шпат 15—

25 25, шлаки доменных печей 5 — 25, гранит с содержанием NagO+ Kg0=7 — 12% (микрогранит) остальное.
