Реферат

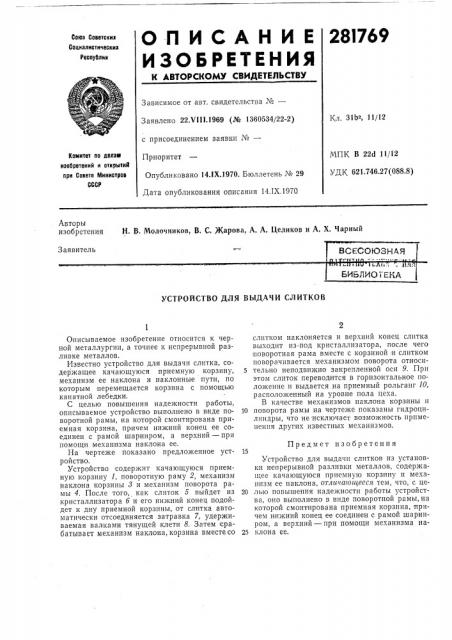

ОЛИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

28l769

Союз Соеетскик

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Кл. 31b-, 11/12

Заявлено 22.V111.1969 (№ 1360534/22-2) с присоединением заявки №вЂ”

Приоритет

Опубликовано 14.IX.1970. Бюллетень ¹ 29

Дата опубликования описания 14.IX,1970

Комитет по делам изобретений и открытиВ

flpH Совете Министров

СССР

МПК В 22d 11/12

УДК 621.746.27(088.8) Авторы изобретения H. В, Моло диков, В, С, )Карова. А, А, Целиков и А. Х, Чарный

Заявитель

ВСЕСОЮЗНАЯ

- гт

УСТРОЙСТВО ДЛЯ ВЫДАЧИ СЛИТКОВ

Описываемое изобретение относится к черной металлургии, а точнее к непрерывной разливке металлов.

Известно устройство для выдачи слитка, содержащее качающуюся приемную корзину, механизм ее наклона и наклонные пути, по которым перемещается корзина с помощью канатной лебедки.

С целью повышения надежности работы, описываемое устройство выполнено в виде поворотной рамы, на которой смонтирована приемная корзина, причем нижний конец ее соединен с рамой шарниром, а верхний — при помощи механизма наклона ее.

На чертеже показано предложенное устройство.

Устройство содержит качающуюся приемную корзину 1, поворотную раму 2, механизм наклона корзины 8 и механизм поворота рамы 4. После того, как слиток 5 выйдет из кристаллизатора б и его нижний конец подойдет к дну приемной корзины, от слитка автоматически отсоединяется затравка 7, удерживаемая валками тянущей клети 8. Затем срабатывает механизм наклона, корзина вместе со слитком наклоняется и верхний конец слитка выходит из-под кристаллизатора, после чего поворотная рама вместе с корзиной и слитком поворачивается механизмом поворота относи5 тельно неподвижно закрепленной оси 9. При этом слиток переводится в горизонтальное положение и выдается на приемный рольганг 10, расположенный на уровне пола цеха.

В качестве механизмов наклона корзины и

10 поворота рамы на чертеже показаны гидроцилиндры, что не исключает возможность применения других известных механизмов.

Предмет изобретения

Устройство для выдачи слитков из установки непрерывной разливки металлов, содержащее качающуюся приемную корзину и механизм ее наклона, отлича ощееся тем, что, с це20 лью повышения надежности работы устройства, оно выполнено в виде поворотной рамы, на которой смонтирована приемная корзина, причем нижний конец ее соединен с рамой шарниром, а верхний — при помощи механизма на25 клона ее.
