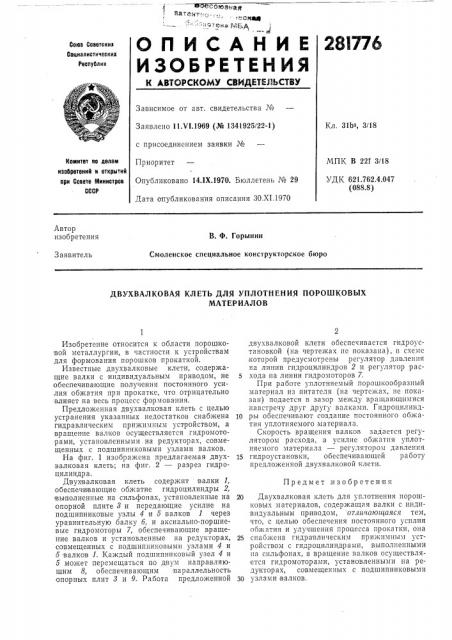

О П И С А Н И Е 28I776

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскик

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 11 VI.1969 (№ 1341925/22-1) Кл. 31b3, 3/18 с присоединением заявки ¹

Приоритет

Комитет по делам иаобретеиий и открытий при Сосете Мииистрое

СССР

МПК В 22f 3/18

УДК 621.762,4.047 (088.8) Опубликовано 14.IX.1970. Бюллетень № 29

Дата опубликования описания ЗО.XI.1970

Автор изобретения

В. Ф. Горынин

Смоленское специальное конструкторское бюро

Заявитель

ДВУХВАЛКОВАЯ КЛЕТЬ ДЛЯ УПЛОТНЕНИЯ ПОРОШКОВЫХ

МАТЕРИАЛОВ

Пр едм ет из о бр етения

Изооретение относится к области порошковой металлургии, в частности к устройствам для формования порошков прокаткой.

Известные двухвалковые клети, содержащие валки с индивидуальным приводом, не обеспечивающие получения постоянного усилия обжатия при прокатке, что отрицательно влияет на весь процесс формования.

Предложенная двухвалковая клеть с целью устранения указанных недостатков снабжена гидравлическим прижимным устройством, а вращение валков осуществляется гидромоторами, установленными на редукторах, совмещенных с подшипниковыми узлами валков.

На фиг. 1 изображена предлагаемая двухвалковая клеть; па фиг. 2 разрез гидроцилиндра.

Двухвалковая клеть содержит валки 1, обеспечивающие обжатие гидроцилиндры 2, выполненные на сильфонах, установленные на опорной плите 8 и передающие усилие на подшипниковые узлы 4 и 5 валков 1 через уравнительную балку 6, и аксиально-поршневые гидромоторы 7, обеспечивающие вращение валков и установленные на редукторах, совмещенных с подшипниковыми узлами 4 и

5 валков 1. Каждый подшипниковый узел 4 и

5 может перемещаться по двум направляющим 8, обеспечивающим параллельность опорных плит 8 и 9 Работа предложенной двухвалковой клети обеспечивается гидроустановкой (на чертежах пе показана), в схеме которой предусмотрены регулятор давления на линии гидроцилиндров 2 и регулятор рас5 хода на линии гидромоторов 7.

При работе уплотняемый порошкообразный материал из питателя (на чертежах, не показан) подается в зазор между вращающимися навстречу друг другу валками. Гндроцилинд10 ры обеспечивают создание постоянного обжатия уплотняемого материала.

Скорость вращения валков задается регулятором расхода, а усилие обжатня уплотняемого материала — регулятором давления

15 гидроустановки, обеспечивающей работу предложенной двухвалковой клети.

20 Двухвалковая клеть для уплотнения порошковы. материалов, содержащая валки с индивидуальным пр иводокт, отлияпющаяся тем, что, с целью обеспечения постоянного усилия обжатия и улучшения процесса прокатки, она

25 снабжена гидравлическим прижимным устройством с гидроцилиндрами, выполненными на сильфонах, а вращение валков осуществляется гидромоторами, установленными на редукторах, совмещенных с подшипниковыми

30 узлами валков, 281776

Ф((Г (Ри=

Составитель Г. Либенсон

Тсхрсд 3. H. Тараненко Корректоры: Г. С. Мухина и Н. Л. Бронская

Редактор Т. Зубкова

Типография, пр. Сапунова, 2

Заказ 3431 5 Тира»к 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, !К-35, Раушская наб., д. 4/5
