Контактный сплав
Иллюстрации
Реферат

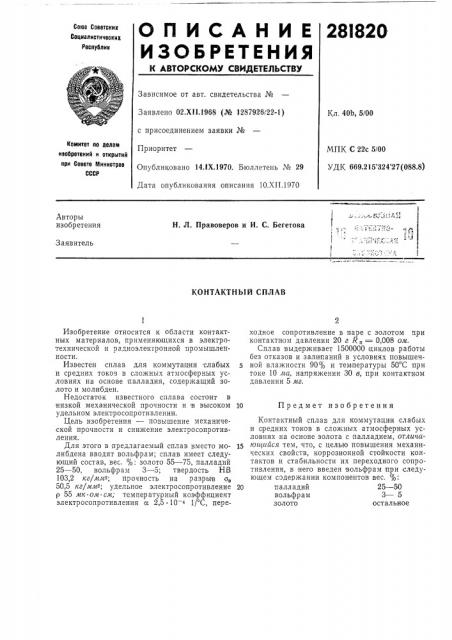

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
28I820
Сова Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 02.Х||.1968 (№ 1287926/22-1) с присоединением заявки №
Приоритет
Опубликовано 14ЛХ.1970. Бюллетень № 29
Дата опубликования описания 10.XII.1970
Кл. 40b, 5/00
Комитет ло делам изобретений и открытий лри Совете Министров
СССР
Авторы изобретения
Н. JI. Правоверов и И. С. Бегетова
Заявитель
КОНТАКТНЪ|Й СПЛАВ ходное сопротивление в паре с золотом при контактном давлении 20 г R„= 0,008 ол.
Сплав выдерживает 1500000 циклов работы без отказов и залипаний в условиях повышен5 ной влажности 90% и температуры 50 С при токе 10 ла, напряжении 30 в, при контактном давлении 5 мг.
10 Предмет изобретения
Контактный сплав для коммутации слабых и средних токов в сложных атмосферных условиях на основе золота с палладием, отлича15 юи1ийся тем, что, с целью повышения механических свойств, коррозионной стойкости контактов и стабильности их переходного сопротивления, в него введен вольфрам при следующем содержании компонентов вес, %:
20 палладий 25 — 50 вольфрам 3 — 5 золото остальное
Изобретение относится к области контактных материалов, применяющихся в электротехнической и радиоэлектронной промышленности.
Известен сплав для коммутации слабых и средних токов в сложных атмосферных условиях на основе палладия, содержащий золото и молибден.
Недостаток известного сплава состоит в низкой механической прочности и в высоком удельном электросопротивлении.
Цель изобретения — повышение механической прочности и снижение электросопротивл ения.
Для этого в предлагаемый сплав вместо молибдена вводят вольфрам; сплав имеет следующий состав, вес. %: золото 55 — 75, палладий
25 — 50, вольфрам 3 — 5; твердость НВ
103,2 кг/лл- ; пр очно сть на р а зр ыв о, 50,5 кг/ммз; удельное электросопротивление р 55 мк ом сл; температурный коэффициент электросопротивления к 2,5 10 4 1/ С, переМПК С 2,2с 5/00
УДК 669.215 324 27(088.8)
