Патент ссср 281823

Патент ссср 281823

Иллюстрации

Показать все

Реферат

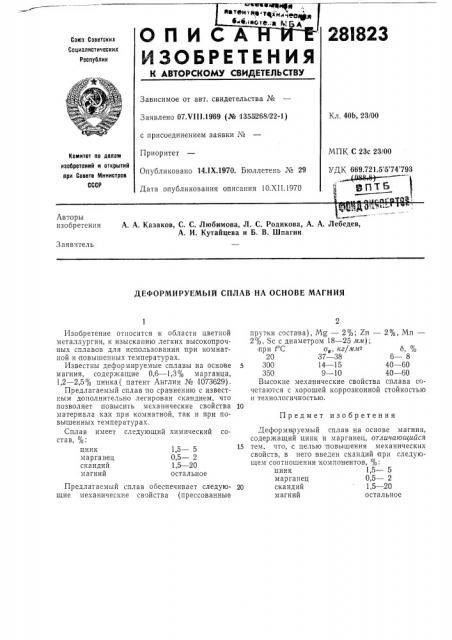

СПИ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 07.Ч111.1969 (№ 13И268/22-1) с присоединением заявки №

Приоритет

Опубликовано 14.1Х.1970. Бюллетень № 29

Дата опубликования описания 10.XII.1970

Кл. 40b, 23/00

МПК С 23с 23/00

УДК 669.721.5 5 74 793

Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

А. А. Казаков, С. С. Любимова, Л. С. Родикова, А. А. Лебедев, А. И. Кутайцева и Б. В. Шпагин

Заявитель

ДЕФОРМИРУЕМЫй СПЛАВ НА ОСНОВЕ МАГНИЯ

2%, Мп— б % б — 8

40 — 60

40 — 60 сплава состойко стью

Предмет изобретения

1,5 — 5

0,5 — 2

1,5 — 20 остальное

Изобретение относится к области цветной металлургии, к изысканию легких высокопрочных сплавов для использования при комнатной и повышенных температурах.

Известны деформируемые сплавы на основе магния, содержащие 0,6--1,3% марганца, 1,2 — 2,5% цинка(патент Англии № 1073629).

Предлагаемый сплав по сравнению с известным дополнительно легирован скандием, что позволяет повысить механические свойства материала ках при комнатной, так и при повышенных температурах.

Сплав имеет следующий химический состав, %. цинк марганец скандий магний

Предлагаемый сплав обеспечивает следующие механические свойства (прессованные прутки состава), Mg — 2 /o., Zn—

2%, $с с диаметром 18 — 25 лил ); при t C ов, кг/м.из

20 37 — 38

300 14 — 15

350 9 — 10

Высокие механические свойства четаются с хорошей коррозионной и технологичностью.

Деформируемый сплав на основе магния, содержащий цинк и марганец, отлича/ои1ийся

15 тем, что, с целью повышения механических свойств, в него введен скандий при следующем соотношении компонентов, %: цинк 1,5 — 5 марганец 0,5 — 2

20 скандий 1,5 — 20 магний остальное
