Реферат



" -г- с- о, Сои1а-Советских биQи::1 :

Социалистических

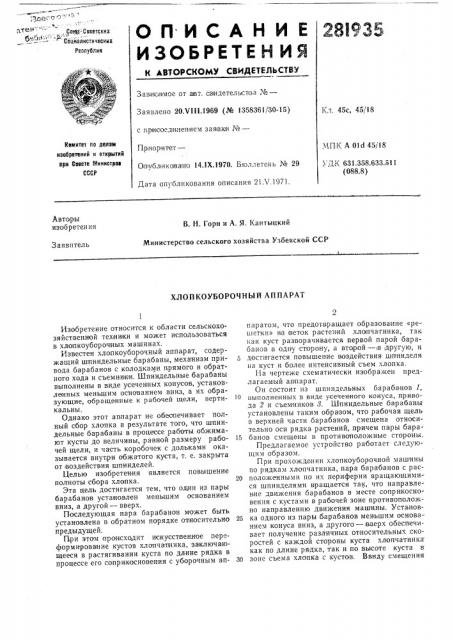

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Республик

Зав иси мое от авт. св идетельсвва №вЂ”

3 а я в лене 20,Ч!И.1969 (№ 1358361/30-15) с пр иооед1инением заявки №вЂ”

Кл. 45с, 45/18

Комитет по делам изобретений и открытий йри Совете уйинистрвв

СССР

Приоритет—. 1."1П!(A Old 45/18

Опубликовано 14.1Х.1970. Бюллетень № 29

УДК 631.358.633.511 (088.8) Дата опубликования описания 21 V.1971, Авторы изобретения

В. Н. Горн и А. Я. Кантьщкий

Министерство сельского хозяйства Узбекско" ССР

Заявитель

ХЛОПКОУБОРОЧНЫЙ АППАРАТ

Изобретение относится к области сельскохозяйственной техники и может использоваться в хлопкоуборочных машинах.

Известен хлопкоуборочный аппарат, содержащий шпиндельные барабаны, механизм привода барабанов с колодками прямого и обратного хода и съемник|и. Шпиндельные барабаны выполнены в виде усеченных конусов, установленных меньшим основанием вниз, а их образующие, обращенные к рабочей щели, вертикальны.

Однако этот аппарат не обеспечивает полный сбор хлопка в результате того, что шпиндельные барабаны в процессе. работы обжимают кусты до величины,.равной размеру рабочей щели, и часть коробочек с дольками оказывается внутри обжатого куста, т. е. закрыта от воздействия шпинделей.

Целью изобретения является повышение полноты сбор а хлопка.

Эта цель достигается тем, что один из пары барабанов устаотовлен меньшим основанием вниз, а другой — вверх.

Последующая пара барабанов может быть установлена в обратном порядке относительно предыдущей.

При этом происходит искусственное переформировавие кустов хлопчапника, заключающееся в растягивании куста по длине рядка в процессе его соприкосновения с уборочным аппаратом, что предотвращает образование «решетки» и з веток растений хлопчатника, так. как куст разворачивается первой парой барабанов .в одну cToðoíó, а второй — в другую, и достигается повышение воздействия шпинделя на куст и более интенсивный съем хлопка.

На чертеже схематически изображен предлагаемый аппарат.

Он состоит из шпиндельных барабанов 1, 1О выполненных в виде усеченного конуса, привода 2 и съемников 8. Шпиндельные барабаны: установлены таким образом, что рабочая щель в верхней части барабанов смещена относительно оси рядка растений, причем пары бара15 банов смещены в противоположные стороны.

Предлагаемое устройство работает следующим образом.

При прохождении хлопкоуборочной машины по рядкам хлопчатника, пара барабанов с рас20 положенными по их периферии вращающимися шпинделями вращается так, что направле= ние движения барабанов в месте соприкосновения с кустами в рабочей зоне противоположно направлению движения машины. Установ25 ка одного из пары барабанов меньшим основа-нием конуса вниз, а другого — вверх обеспечивает получение различных относительных скоростей с каждой стороны куста хлопчатника как по длине рядка, так и по высоте куста в

30 зоне съема хлопка с кустов. Ввиду смещения

281935

Предмет изобретения

Г

Составитель А. Королев

Тсхред Л. В. Куклина.

Корректор Г. С. Мухина

Рсдактор E. П.,Хорнна

480 Подписное

Тираж 4 Заказ 7556 о етений и открытий при Совете Министров СССР

ЦНИИПИ Комитета по делам изооретений и откр

Москва, )К-35, Раушская наб.. д. 4/5

Областная ипография Костромско о г ппавлеиия по печати

3 рабочей щели в,верхнеи част р и ба абанов отнокуст имеет возможсительно рядка растений куст ь прохода между шпиндельными ба абанами по волнообразной линии. р р . уборочного аппарата происход р ит астягивание кустов одновременно в разл. ичные сто„оны по направлению рядка, т. е. первой парой барабанов в одну сторону, а второй — в другую, таким образом кусты разворачиваются вокруг основных стеблей.

Х о, борочный аппарат, содержащии ботающие смежные бара аны, 5 ненные в виде усеченного конуса, отли и4 с целью повышения полноты сбора, ся тем, что, с це им один из пары о а абанов установлен меньш . основанием вниз, а другой — вверх.
