Предохранительная муфта
Иллюстрации
Реферат

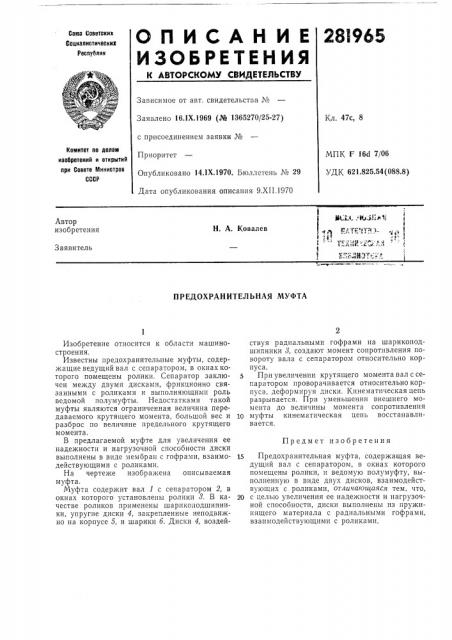

О П И С А Н И Е 28I965
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт, свидетельства ¹
Заявлено 16.1Х.1969 (№ 1365270/25-27) с присоединением заявки №
Приоритет
Опубликовано 14.IX.1970. Бюллетень № 29
Дата опубликования описания 9.XI I. 1970
Кл. 47с, 8
Комитет по делам изобретений и открытий при Совете Министров
СССР
МПК F 16(1 7/06
УДК 621.825.54(088.8) Автор изобретения
Н. А. Ковалев
Заявитель
ПРЕДОХРАНИТЕЛЬНАЯ МУФТА
Предмет изобретения
Изобретение относится к области машиностроения.
Известны предохранительные муфты, содержащие ведущий вал с сепаратором, в окнах которого помещены ролики. Сепаратор заключен между двумя дисками, фрикционно связанными с роликами и выполняющими роль ведомой полумуфты. Недостатками такой муфты являются ограниченная величина передаваемого крутящего момента, большой вес и разброс по величине предельного крутящего момента.
В предлагаемой муфте для увеличения ее надежности и нагрузочной способности диски выполнены в виде мембран с гофрами, взаимодействующими с роликами.
На чертеже изображена описываемая муфта, Муфта содержит вал 1 с сепаратором 2, в окнах которого установлены ролики 8. В качестве роликов применены шарикоподшипники, упругие диски 4, закрепленные неподвижно на корпусе 5, и шарики 6. Диски 4, воздействуя радиальными гофрами на шарикоподшипники 8, создают момент сопротивления повороту вала с сепаратором относительно корпуса.
При увеличении крутящего момента вал с сепаратором проворачивается относительно корпуса, деформируя диски. Кинематическая цепь разрывается. При уменьшении внешнего момента до величины момента сопротивления
10 муфты кинематическая цепь восстанавливается.
15 Предохранительная муфта, содержащая ведущий вал с сепаратором, в окнах которого помещены ролики, и ведомую полумуфту, выполненную в виде двух дисков, взаимодействующих с роликами, отличающаяся тем, что, 20 с целью увеличения ее надежности и нагрузочной способности, диски выполнены из пружинящего материала с радиальными гофрами, взаимодействующими с роликами, 281965
