Центробежная фрикционная муфта

Центробежная фрикционная муфта

Иллюстрации

Показать все

Реферат

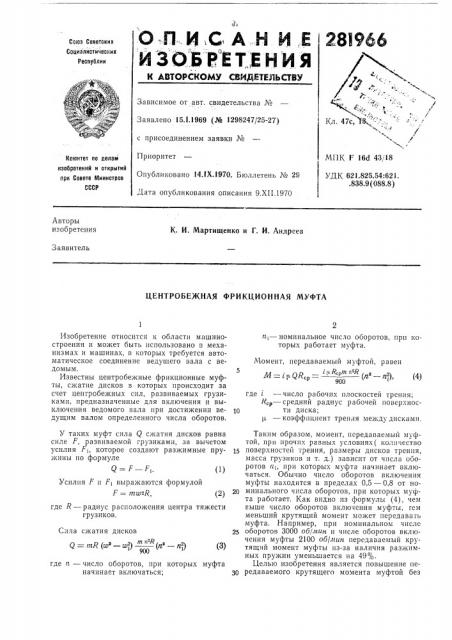

О,п И,СА Н И.Е

И 3 О Б P. Å Т.,Е Н И Я

28I966

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

f сс.,:

«

Кл. 47с, 16

Зависимое от авт, свидетельства №

Заявлено 15.1.1969 (№ 1298247/25-27) с присоединением заявки ¹

«»

Приоритет

Опубликовано 14.1Х.1970. Бюллетень № 29

Дата опубликования описания 9,XII.1970

МПК, 1. 16d 43/18

УДК 621.825.54:621. .838.9 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

К. И, Мартищенко и Г. И. Андреев

Заявитель

ЦЕНТРОБЕЖНАЯ ФРИКЦИОННАЯ МУФТА (4) где — число рабочих плоскостей трения;

R,ð — средний радиус рабочей поверхнос10 ти диска;

p — коэффициент трения между дисками

Таким образом, момент, передаваемый муфтой, при прочих равных условиях(количество

15 поверхностей трения, размеры дисков трения, масса грузиков и т. д.) зависит от числа оборотов иь при которых муфта начинает включаться. Обычно число оборотов включения муфты находится в пределах 0,5 — 0,8 от номинального числа оборотов, при которых муфта работает. Как видно из формулы (4), чем выше число оборотов включения муфты, гем меньший крутящий момент может передавать муфта. Например, при номинальном числе оборотов 3000 об, мин и числе оборотов включения муфты 2100 об)лгин передаваемый крутящий момент муфты из-за наличия разжимных пружин уменьшается на 49 .

Целью изобретения является повышение передаваемого крутящего момента муфтой без

Изобретение относится к области машиностроения и может быть использовано в механизмах и машинах, в которых требуется автоматическое соединение ведущего вала с ведомым.

Известны центробежные фрикционные муфты, сжатие дисков в которых происходит за счет центробежных сил, развиваемых грузиками, предназначенные для включения и выключения ведомого вала при достижении ведущим валом определенного числа оборотов.

У таких муфт сила Q сжатия дисков равна силе F, развиваемой грузиками, за вычетом усилия F,, которое создают разжимные пругкины IIQ формуле

Q = F — F,.

Усилия F и F выражаются формулой

mph >R (2) где R — радиус расположения центра тяжести грузиков.

Сила сжатия дисков

Q = тК (я — ы ) " (и — n,) (3) где и — число оборотов, при которых муфта начинает включаться;

n; — номинальное число оборотов, прп которых работает муфта.

Момент, передаваемый муфтой, равен

900

281966 увеличения ее габаритов и независимо от величины числа-"оборотов включения муфты. Это достигается тем; что муфта имеет кольцевую пружину, располвженну|о на грузиках. По достижении ведущей частью муфты числа оборотов включейия грузики под действием центробежной силы, преодолевая момент, создаваемый пружиной, поворачиваются вокруг своих осей, сжимая пакет дисков. При этом пружина перекатывается по наклонным плоскостям на грузиках и устанавливается примерно над осями их вращения. Момент, действующий на грузики от пружины, значительно уменьшается.

Таким образом, центробе>кные силы, развиваемые грузиками, почти полностью использ ются для сжатия дисков, что при тех же гау баритах муфты значительно увеличивает передаваемый крутящий момент. Увеличивая или уменьшая упругость пружины, можно, не уменьшая передаваемого крутящего момента, изменять число оборотов включения муфты в широких р оких пределах вплоть до номинального числа оборотов, при которых работает муфта.

В известных же центробежных фрикционных м фтах для увеличения числа оборотов вклюния необходимо устанавливать более сильчения ля пеные пружины, разжимающие диски, и для редачи необходимого крутящего момента значительно увеличивать вес и габариты муфты (вес грузиков, число и размеры дисков трения).

На фиг. 1 показана описываемая муфта; на фиг. 2 — вариант выполнения пружины; на фиг. 3 — начало включения муфты (положение I), муфта во включенном состоянии (положение II), муфта в выключенном состоянии (положение III).

На ведущем валу 1 закрепляется корпус 2.

В корпусе муфты имеются пазы 8, в которых расположены ведущие диски 4, и пазы 5, в которых на осях б установлены грузики 7. На шлицевом участке ведомого вала размещена поводковая втулка 8, в пазах втулки находится ведомый диск (диски) 9. Пружины 10 разжимают ведущие диски, а центральная пружина 11 прижимает ведомый диск к упорной шайбе 12, создавая тем самым гарантированные зазоры между дисками. Пружины

Предмет изобретения

Центробежная фрикционная муфта, содержащая ведущие и ведомые диски и сжимающие их под действием центробежных сил грузики, шарнирно закрепленные на ведущем элементе, отличающаяся тем, что, с целью повышения нагрузочной способности муфты независимо от числа оборотов, при которых происходит включение, она снабжена кольцевой пружиной, охватывающей грузики и перекатывающейся по ним в зависимости от угла их наклона.

10 и 11 развивают небольшие усилия и служат только для обеспечения гарантированных зазоров при выключенной муфте.

На грузиках 7 имеются площадки 13, выполненные под углом к оси муфты и ограниченные буртиками 14 и 15. На этих площадках у буртика 15 устанавливается пружина15, прижимающая грузики к корпусу муфты, или несколько пружин 17, связанных через валики

18. На грузиках расположены рычажки 19, при помощи которых сжимается пакет дисков при работе муфты.

Муфта работает следующим образом.

При достижении ведущей частью муфты оп13 ределенного числа оборотов грузики под действием центробежных сил, преодолевая момент, создаваемый усилием пружины 1б, начинают поворачиваться вокруг осей б до тех пор, пока площадки 13 на грузиках не наклонятся на некоторый угол в обратную сторону (положение 1), После этого пружина 16, перекатываясь по площадкам 18, занимает положение у бортиков 14 над осями вращения грузиков, момент, действующий на грузики от пружины, значительно уменьшается (положение 11). Величина этого момента зависит от выбранного размера плеча а. При дальнейшем повороте грузики своими рычажками сжимают пакет дисков, и полумуфта включается. После сии>кения числа оборотов пружина 1б, поворачивая грузики в обратном направлении, перемещается по площадкам И в исходное положение у буртиков 15 (положение III) Пружины 10 и 11 раздвигают диски, 35 и муфта выключается.

281966

<рис.2

u n

ВиВА

1б

%лолтениегт

Редактор Н. Л. Корченко

Заказ 3546 7 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4j5

Типография, пр. Сапунова, 2

3 5

Фиг !

Составитель И. Малюга

Техред 3. Н. Тараненко Корректор Г. С. Мухина
