Быстроразъемное соединение пневмо- и гидромагистралей

Быстроразъемное соединение пневмо- и гидромагистралей

Иллюстрации

Показать все

Реферат



28l97l

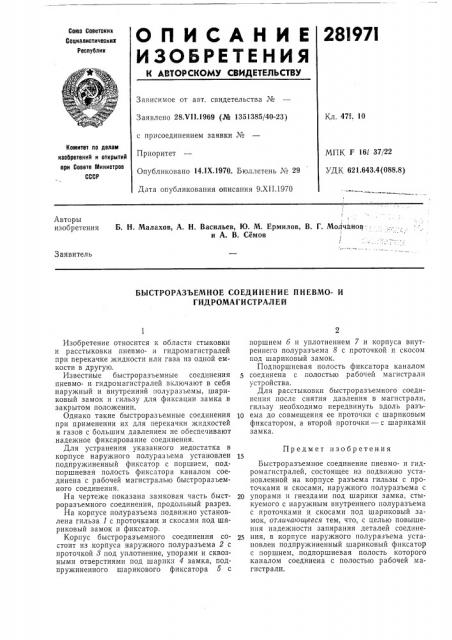

Союз Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕ НИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 28.Ч11.1969 (№ 1351385/40-23) с присоединением заявки №

Приоритет

Опубликовано 14.1Х.1970. Бюллетень ¹ 29

Дата опубликования описания 9.XII.1970

Кл. 471. 10

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК F 161 37/22

УДК 621.643.4(088.8) Б. Н. Малахов, А. Н. Васильев, Ю. М. Ермилов, В. Г. Молчанов и А. В. Семов

Авторы изобретения

Заявитель

БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ ПHЕВМО- И

ГИДРОМАГИСТРАЛ ЕЙ

Предмет изобретения

Изобретение относится к области стыковки и расстыковки пневмо- и гидромагистралей при перекачке жидкости или газа из одной емко сти в др угую.

Известные быстроразъемные соединения пневмо- и гидромагистралей включают в себя наружный и внутренний полуразьемы, шариковый замок и гильзу для фиксации замка в закрытом положении.

Однако такие быстроразьемные соединения при применении их для перекачки жидкостей и газов с большим давлением не обеспечивают надежное фиксирование соединения.

Для устранения указанного недостатка в корпусе наружного полуразьема установлен подпружиненный фиксатор с поршнем, подпоршневая полость фиксатора каналом соединена с рабочей магистралью быстроразьемного соединения.

На чертеже показана замковая часть быстроразъемного соединения, продольный разрез.

На корпусе полуразъема подвижно установлена гильза 1 с проточками и скосами под шариковый замок и фиксатор.

Корпус быстроразъемного соединения состоит из корпуса наружного полуразъема 2 с проточкой 8 под уплотнение, упорами и сквозными отверстиями под шарики 4 замка, подпружиненного шарикового фиксатора б с поршнем 6 и уплотнением 7 и корпуса внутреннего полуразъема 8 с проточкой и скосом под шариковый замок.

Подпоршневая полость фиксатора каналом соединена с полостью рабочей магистрали устройства.

Для расстыковки быстроразъемного соединения после снятия давления в магистрали, гильзу необходимо передвинуть вдоль разь10 ема до совмещения ее проточки с шариковым фиксатором, а второй проточки — с шариками замка.

Быстроразъемное соединение пневмо- и гидромагистралей, состоящее из подвижно установленной на корпусе разъема гильзы с проточками и скосами, наружного полуразъема с

20 упорами и гнездами под шарики замка, стыкуемого с наружным внутреннего полуразъема с проточками и скосами под шариковый замок, отличающееся тем, что, с целью повышения надежности запирания деталей соединения, в корпусе наружного полуразъема установлен подпружиненный шариковый фиксатор с поршнем, подпоршневая полость которого каналом соединена с полостью рабочей магистрали.

28197!

Составитель В. Рукавицин

Редактор Э. Н. Шибаева Текред 3. Н. Тараненко Корректор В. И. Жолудева

Заказ 3546 1О Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская паб., д. 4,5

Типография, и р. Сап уп она, 2
