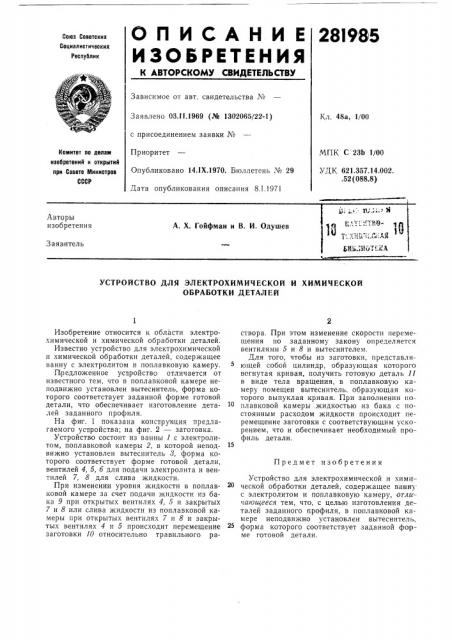

О П И С А Н И Е 28I985
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Заявлено 03.11.1969 (№ 1302065/22-1) с присоединением заявки №
Приоритет
Опубликовано 14.1Х.1970. Бюллетень № 29
ZI,àòà опубликования описания 8.1.1971
Кл. 48а, 1/00
МПК С 23b 1/00
УДК 621.357.14.002. .52 (088.8) Комитет по делан изобретений и открытий при Совете Министров
СССР
Авторы изобретения
А. Х. Гойфман и В. И. Одушев
Заявитель
БИ 4.И0 .«! А
УСТРОЙСТВО ДЛЯ ЭЛЕКТРОХИМИЧЕСКОЙ И ХИМИЧЕСКОЙ
ОБРАБОТКИ ДЕТАЛЕЙ
Предмет изобретения
Изобретение относится к области электрохимической и химической обработки деталей.
Известно устройство для электрохимической и химической обработки деталей, содержащее ванну с электролитом и поплавковую камеру.
Предложенное устройство отличается от известного тем, что в поплавковой камере неподвижно установлен вытеснитель, форма которого соответствует заданной форме готовой детали, что обеспечивает изготовление деталей заданного профиля.
На фиг. 1 показана конструкция предлагаемого устройства; на фиг. 2 — заготовка.
Устройство состоит из ванны 1 с электролитом, поплавковой камеры 2, в которой неподвижно установлен вытеснитель 8, форма которого соответствует форме готовой детали, вентилей 4, 5, б для подачи электролита и вентилей 7, 8 для слива жидкости.
При изменении уровня жидкости в поплавковой камере за счет подачи жидкости из бака 9 при открытых вентилях 4, 5 и закрытых
7 и 8 или слива жидкости из поплавковой камеры при открытых вентилях 7 и 8 и закрытых вентилях 4 и 5 происходит перемещение заготовки 10 относительно травильного раствора. При этом изменение скорости перемещения по заданному закону определяется вентилями 5 и 8 и вытеснителем.
Для того, чтобы из заготовки, представляющей собой цилиндр, образующая которого вогнутая кривая, получить готовую деталь 11 в виде тела вращения, в поплавковую камеру помещен вытеснитель, образующая которого выпуклая кривая. При заполнении поплавковой камеры жидкостью из бака с постоянным расходом жидкости происходит перемещение заготовки с соответствующим ускорением, что и обеспечивает необходимый профиль детали.
Устройство для электрохимической и кимической обработки деталей, содержащее ванну с электролитом и поплавковую камеру, отличаюи ееся тем, что, с целью изготовления деталей заданного профиля, в поплавковой камере неподвижно установлен вытеснитель, форма которого соответствует заданной форме готовой детали.
Фиг. 1
Фиг. 2
