Реферат

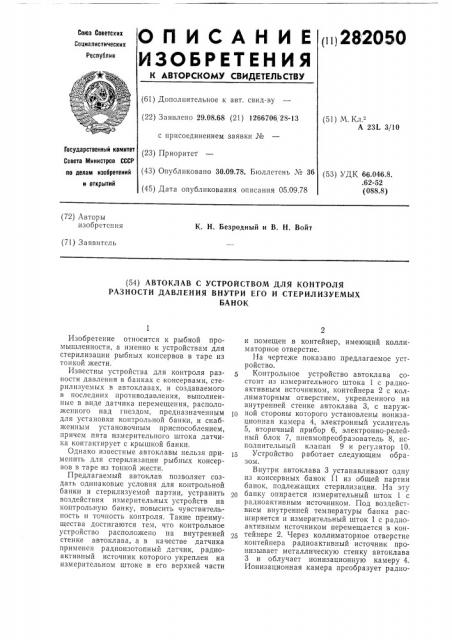

(11) 282050

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 29.08.68 (21) 1266706, 28-13 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.09.78. Бюллетень ¹ 36 (45) Дата опубликования описания 05.09.78 (51) М. Кл. -

А 23Ь 3/10

Государственный комитет

Совета Мииистрав СССР (53) УДК 66.046.8. .62-52 (088.8) по делам изобретений и открытий (72) Авторы изобретения

К. Н. Безродный и В. Н. Войт (71) Заявитель (54) АВТОКЛАВ С УСТРОЙСТВОМ ДЛЯ КОНТРОЛЯ

РАЗНОСТИ ДАВЛЕНИЯ ВНУТРИ ЕГО И СТЕРИЛИЗУЕМЫХ

БАНОК

Изобретение относится к рыбной промышленности, а именно к устройствам для стерилизации рыбных консервов в таре из тонкой жести.

Известны устройства для контроля разности давления в банках с консервами, стерилизуемых в автоклавах, и создаваемого в последних противодавления, выполненные в виде датчика перемещения, расположенного над гнездом, предназначенным 1О для установки контрольной банки, и снабженным установочным приспособлением, причем пята измерительного штока датчика контактирует с крышкой банки.

Однако известные автоклавы нельзя при- 15 менить для стерилизации рыбных консервов в таре из тонкой жести.

Предлагаемый автоклав позволяет создать одинаковые условия для контрольной банки и стерилизуемой партии, устранить воздействия измерительных устройств на контрольную банку, повысить чувствительность и точность контроля. Такие преимущества достигаются тем, что контрольное устройство расположено на внутренней стенке автоклава, а в качестве датчика применен радиоизотопный датчик, радиоактивный источник которого укреплен на измерительном штоке в его верхней части и помещен в контейнер, имеющий коллиматорное отверстие.

На чертеже показано предлагаемое устройство.

Контрольное устройство автоклава состоит из измерительного штока 1 с радиоактивным источником, контейнера 2 с коллиматорным отверстием, укрепленного на внутренней стенке автоклава 3, с наружной стороны которого установлены ионизационная камера 4, электронный усилитель

5, вторичный прибор 6, электронно-релейный блок 7, пневмопреобразователь 8, исполнительный клапан 9 и регулятор 10.

Устройство работает следующим образом.

Внутри автоклава 3 устанавливают одну из консервных банок 11 из общей партии банок, подлежащих стерилизации. На эту банку опирается измерительный шток 1 с радиоактивным источником. Под воздействием внутренней температуры банка расширяется и измерительный шток 1 с радиоактивным источником перемещается в контейнере 2. Через коллиматорное отверстие контейнера радиоактивный источник пронизывает металлическую стенку автоклава

3 и облучает ионизационную камеру 4.

Ионизационная камера преобразует радио282050

Составитель Г, Богачева

Техред И. Рыбкина

Корректоры: А. Николаева и Л. Тарасова

Редактор Е. Месропова

Изд. Ке 643 Тираж 586

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, >К-35, Раушская наб., д. 4/5

Заказ 1690/1

Подписное

Типография, пр, Сапунова, 2 активное излучение в электрический сигнал, который усиливается электронным усилителем 5 и поступает на вторичный прибор б, показывающий в миллиметрах линейное расширение банки 11 в процессе 5 ее стерилизации. Одновременно этот >ке сигнал с ионпзационной камеры 4 поступает на электронно-релейный блок 7 и усиливается, затем преобразуется в блоке пневмопреобразователем 8 из электриче- 10 ского в пневматический сигнал и воздействует на исполнительный клапан 9 для подачи сжатого воздуха из магистрали в автоклав 3 до тех пор, пока под действием давления банка 11 не примет свои пер- 15 воначальные размеры. После этого измерительный шток с радиоактивным источником перемещается вниз в контейнере 2, ионизационная камера 4 не облучастся, а исполнительный клапан 9 закрывает пода- 20 чу сжатого воздуха в автоклав.

Формула изобретения

Лвтоклав с устройством для контроля разности давления внутри его и стерилизуемых банок, выполненным в виде датчика перемещения, располо>кенного над контрольной банкой, снабженным установочным приспособлением и измерительным штоком, контактирующим с крышкой банки, отличающийся тем, что, с целью создания одинаковых условий для контрольной банки и стерилизуемой партии, устранения воздействия измерительных устройств на контрольную банку, повышения чувствительности и точности регулирования, устройство расположено на внутренней стенке автоклава, а в качестве датчика применен радиоизотопный датчик, радиоактивный источник которого укреплен на измерительном штоке в его верхней части и помещен в контейнер, имеющий коллиматорное отверстие.
