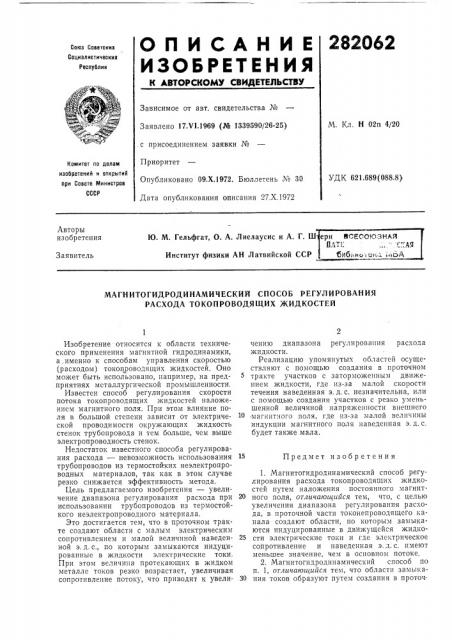

ОПИСАН И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 17.Ч1.1969 (№ 1339590/26-25) .с присоединением заявки №

Приоритет

Опубликовано 09.Х.1972. Бюллетень ¹ 30

Дата опубликования описания 27.Х.1972

М. Кл. Н 02п 4!20

Комитет по делам иэобретений н открытий при Совете Министров

СССР

УДК 621.689(088.8) Авторы изобретения

Ю. М. Гельфгат, О. А. Лиелаусис и А. Г. Ш

Институт физики АН Латвийской ССР

Заявитель

МАГНИТОГИДРОДИНАМИЧЕСКИЙ СПОСОБ РЕГУЛИРОВАНИЯ

РАСХОДА ТОКОПРОВОДЯЩИХ ЖИДКОСТЕЙ

Изобретение относится к области технического применения магнитной гидродинамики, а именно к способам управления скоростью (расходом) токопроводящих жидкостей. Оно может быть использовано, например, на предприятиях металлургической промышленности.

Известен способ регулирования скорости потока токопроводящих жидкостей наложением магнитного поля. При этом влияние поля в большой степени зависит от электрической проводимости окружающих жидкость стенок трубопровода и тем больше, чем выше электропроводность стенок.

Недостаток известного способа регулирования расхода — невозможность использования трубопроводов из термостойких неэлектропроводных материалов, так как в этом случае резко снижается эффективность метода, Цель предлагаемого изобретения — увеличение диапазона регулирования расхода при использовании трубопроводов из термостойкого неэлектропроводного материала.

Это достигается тем, что в проточном тракте создают области с малым электрическим сопротивлением и малой величиной наведенной э.д. с,, по которым замыкаются индуцированные в жидкости электрические токи.

При этом величина протекающих в жидком металле токов резко возрастает, увеличивая сопротивление потоку, что приводит к увеличению диапазона регулирования расхода жидкости.

Реализацию упомянутых областей осуществляют с помощью создания в проточном тракте участков с заторможенным движением жидкости, где из-за малой скорости течения наведенная э. д, с. незначительна, или с помощью создания участков с резко уменьшенной величиной напряженности внешнего магнитного поля, где из-за малой величины индукции магнитного поля наведенная э.д. с. будет также мала.

15 Предмет изобретения

1. Магнитогидродинамический способ регулирования расхода токопроводящих жидкостей путем наложения постоянного магнит20 ного поля, отличающийся тем, что, с целью увеличения диапазона регулирования расхода, в проточной части токонепроводящего канала создают области, по которым замыкаются индуцированные в движущейся жидкости электрические токи и где электрическое сопротивление и наведенная э. д. с. имеют меньшее значение, чем в основном потоке.

2. Магнитогидродинамический способ по п. 1, отличающийся тем, что области замыка30 ния токов образуют путем создания в проточ.

282062

Составитель Ю. Шульпякова

Редактор А. Калашникова Текред А. Камышникова Корректор Т. Бабакина

Заказ 3591j3 Изд. № 1479 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ном тракте участков заторможенного течения жидкости.

3. Магнитогидродинамический способ по п. 1„отличающийся тем, что области замыкания токов образуют путем создания в протоке чередующихся участков с меньшей и большей величиной напряженности магнитного поля.
