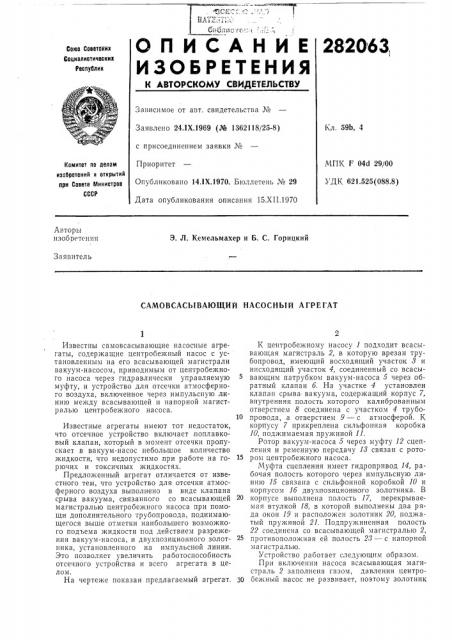

О П И С А Н И Е 282063, ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 59Ь, 4

Заявлено 24.IX.1969 (№ 1362118/25-8) с присоединением заявки №

Приоритет

Опубликовано 14,IX.1970. Бюллетень № 29

Дата опубликования описания 15.XII.1970

МПК Г 04d 29/00

УДК 621,525(088.8) Комитет по делам изобретений и открытий при Совете Министрое

СССР

Авторы из о о петен и sl

Э. Л. Кемельмахер и Б. С. Горицкий

Заявитель

САМОВСАСЫВАЮЩИЙ НАСОСНЫЙ АГРЕГАТ

Известны самовсасывающие насосные агрегаты, содержащие центробежный насос с установленным на его всасывающей магистрали вакуум-насосом, приводимым от центробежного насоса через гидравлически управляемую муфту, и устройство для отсечки атмосферного воздуха, включенное через импульсную линию между всасывающей и напорной магистралью центробежного насоса.

Известные агрегаты имеют тот недостаток, что отсечное устройство включает поплавковый клапан, который в момент отсечки пропускает в вакуум-насос небольшое количество жидкости, что недопустимо,при работе на гор ючих и токсичных жидкостях.

Предложенный агрегат отличается от известного тем, что устройство для отсечки атмосферного воздуха выполнено в виде клапана срыва вакуума, связанного со всасывающей магистралью центробежного насоса при помощи дополнительного трубопровода, поднимающегося выше отметки наибольшего возможного подъема жидкости под действием разрежения вакуум-насоса, и двухпозиционного золотника, установленного на импульсной линии.

Это позволяет увеличить работоспособность отсечного устройства и всего агрегата в целом.

На чертеже показан предлагаемый агрегат.

К центрооежному насосу 1 подходит всасывающая магистраль 2, в которую врезан трубопровод, имеющий восходящий участок 3 и нисходящий участок 4, соединенный со всасывающим патрубком вакуум-насоса 5 через обратный клапан б. На участке 4 установлен клапан срыва вакуума, содержащий корпус 7, внутренняя полость которого калиброванным отверстием 8 соединена с участком 4 трубо10 провода, а отверстием 9 — с атмосферой. К корпусу 7 прикреплена сильфонная коробка

10, поджимаемая пружиной 11.

Ротор вакуум-насоса 5 через муфту 12 сцепления и ременную передачу 18 связан с рото15 ром центробежного насоса.

Муфта сцепления имеет гидропривод 14, рабочая полость которого через импульсную линию 15 связана с сильфонной коробкой 10 и корпусом 1б двухпозиционного золотника. В корпусе выполнена полость 17, перекрываемая втулкой 18, в которой выполнены два ряда окон 19 и расположен золотник 20, поджатый пружиной 21. Подпружиненная полость

22 соединена со всасывающей магистралью 2, 25 противоположная ей полость 23 — с напорной м а гистр алью.

Устройство работает следующим образом.

При включении насоса всасывающая магистраль 2 заполнена газом, давления центро30 бежный насос не развивает, поэтому золотник

282063

20 находится в крайнем правом положении и соединяет импульсную линию 15 через полость 17, окно 19 и полость 22 со всасывающей магистралью 2, так что давление в импульсной линии отсутствует, муфта 12 сцепления включена,и ротор вакуум-насоса вращается, производя отсос .воздуха из всасывающей магистрали. При заливке всасывающей магистрали и работе при частичном заполнении центробежного насоса жидкостью золотник 10

20 продолжает оставаться в крайнем правом положении, так как частичного напора насоса, воздействующего на торец золотника через полость 28, недостаточно для преодоления усилия пружины 21. Таким образом, импульс- 15 ная линия 15 продолжает оставаться под разрежением, и ротор вакуум-насоса вращается.

Разрежением вакуум-насоса жидкость засасывается также в восходящую ветвь трубопровода, однако трубопровод 8 не может полно- 20 стью заполниться жидкостью, так как его верхняя часть располагается на такой высоте относительно уровня жидкости в отсасываемом объеме, который превышает максимально возможный подъем жидкости под действием 25 разрежения вакуум-насоса.

При выходе центробежного насоса на режим давление в полости 28, воздействуя на торец золотника 20, преодолевает усилие пружины 22 и смещает золотник 20 в крайнее 30 левое положение, соединяя импульсную линию с напорной магистралью центробежного насоса. При этом гидропривод 14, развивая номинальное усилие, отключает муфту сцепления, останавливая ротор вакуум-насоса. Этим 35 же давлением в импульсной линии, передаваемым в сильфонную коробку 10 клапана срыва вакуума, закрывается отверстие 8 за счет деформации сильфонной коробки, чем предотвращается подсос воздуха из атмосферы во всасывающую магистраль.

При срыве вакуума во всасывающей магистрали напор насоса 1 падает, импульсная линия соединяется двухпозиционным золотником со всасывающей магистралью, давление в рабочей полости гидропривода 14 и в сильфонной коробке 10 клапана срыва вакуума падает до нуля, так что отверстие 8 открывается, а в трубопроводы 8 и 4 поступает воздух из атмосферы, вытесняя столб жидкости, попавший в трубопровод 8 в момент окончания процесса заливки насоса 1.

Все элементы самовсасывающего насосного агрегата находятся в исходном положении, и он вновь готов к работе.

Предмет изобретения

Самовсасывающий насосный агрегат, содержащий центробежный насос с установленным на его всасывающей магистрали вакуум-насосом, приводимым от центробежного насоса через гидравлически управляемую муфту, и устройство для отсечки атмосферного воздуха, включенное через импульсную линию между всасывающей и напорной магистралью насоса, отличающийся тем, что, с целью увеличения надежности агрегата, устройство для отсечки атмосферного воздуха выполнено в виде клапана срыва вакуума, связанного со всасывающей магистралью центробежного насоса при помощи дополнительного трубопровода, поднимающегося выше отметки наибольшего возможного подъема жидкости под действием разряжения вакуум-насоса, и двухпозиционного золотника, установленного на импульсной линии.
