Многоступенчатый центробежный насос

Многоступенчатый центробежный насос

Иллюстрации

Показать все

Реферат



282064.

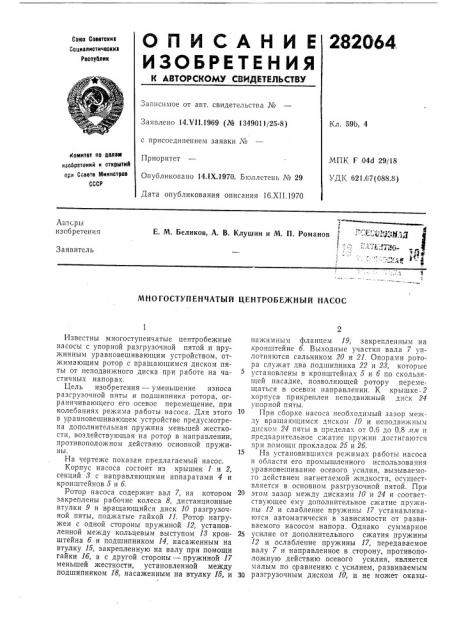

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союв Советских

Сацивлистических

Республик

Зависимое от авт. свидетельства №

Кл. 591т., 4

Заявлено 14.V31.1969 (№ 1349011/25-8) с присоединением заявки № комитет по делом изобретений и открытий

lip# Совете Министров

СССР

Приоритет

Опубликовано 14.1Х.1970. Бюллетень № 29

Дата опубликования описания 16.XII.1970

МПК Г 04d 29/18

УДК 621.67(088.8) Авторы изобретения

Е. М. Беликов, А. В. Клушин и М. П. Романов

1Заявитель

МНОГОСТУПЕНЧАТЫЙ ЦЕНТРОБЕЖНЫЙ НАСОС

Известны многоступенчатые центробежные насосы с упорной разгрузочной пятой и пружинным уравновешивающим устройством, отжимающим ротор с вращающимся диском пяты от неподвижного диска при раооте на частичных напорах.

Цель изобретения — уменьшение износа разгрузочной пяты и подшипника ротора, ограничивающего его осевое перемещение, при колебаниях режима работы насоса. Для этого в уравновешивающем устройстве предусмотрена дополнительная пружина меньшей жесткости, воздействующая на ротор в направлении, противоположном действию основной пружины.

На чертеже показан предлагаемый насос.

Корпус насоса состоит из крышек 1 и 2, секций 3 с направляющими аппаратами 4 и кронштейнов 5 и б.

Ротор насоса содержит вал 7, на котором закреплены рабочие колеса 8, дистанционные втулки 9 и вращающийся диск 10 разгрузочной пяты, поджатые гайкой 11. Ротор нагружен с одной стороны пружиной 12, установленной между кольцевым выступом И кронштейна б и подшипником 14, насаженным на втулку 15, закрепленную на валу при помощи гайки lб, а с другой стороны — пружиной 17 меньшей жесткости, установленной между подшипником 18, насаженным на втулку 15, и

Г нажимным фланцем 19, закрепленным на кронштейне б. Выходные участки вала 7 уплотняются сальником 20 и 21. Опорами ротора служат два подшипника 22 и 28, которые установлены в кронштейнах 5 и б по скользящей насадке, позволяющей ротору перемещаться в осевом направлении. К крышке 2 корпуса прикреплен неподвижный диск 24 .порной пяты.

При сборке насоса необходимый зазор между вращающимся диском 10 и неподвижным диском 24 пяты в пределах от О,б до 0,8 «я и предварительное сжатие пружин достигаются при помощи прокладок 25 и 2б.

На установившихся режимах работы насоса в области его промышленного использования уравновешивание осевого усилия, вызываемого действием нагнетаемой жидкости, осуществляется в основном разгрузочной пятой. При

20 этом зазор между дисками 10 и 24 и соответствующее ему дополнительное сжатие пружины 12 и слабление пружины 17 устанавливаются автоматически в зависимости от развиваемого насосом напора. Однако суммарное

25 усилие от дополнительного сжатия пружины

12 и ослабление пружины 17, передаваемое валу 7 и направленное в сторону, противоположную действию осевого усилия, является малым по сравнению с усилием, развиваемым зц разгрузочным диском 10, и не может оказы282064

Составитель 10. А, Никитин

Редактор Т, А. Киселева Техред А. А. Камышникова Корректор Т. А. Джаманкулова

Заказ 35OO! 2 Тираж 480 Подписное

ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, K-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2 вать существенного влияния на уравновешивание осевого усилия.

Г1ри пуске насоса и при работе его на низких напорах, когда осевое усилие сравнительно невелико, осевое усилие в основном уравновешивается суммарным усилием, развиваемым пружинами 12 и 17 при незначительном перемещении ротора насоса в сторону всасывания. При этом суммарное усилие, развиваемое пружинами 12 и 17 и разгрузочной пятой, достаточно для уравновешивания осевого усилия и предохранения торцовых поверхностей дисков 10 и 24 от контактного износа.

Внезапные изменения нагрузки, вызываемые потребителями жидкости, влияют соответствующим образом на давление в линии нагнетания насоса и осевое усилие, в силу чего ротор насоса приходит в движение в осевом направлении.

В случае перемещения ротора в сторону всасывания усилия от сжатия пружины 12 и ослабления пружины 17 суммируются на втулке 15 и передаются валу 7, препятствуя перемещению ротора. В случае же перемещения ротора в сторону нагнетания усилия от сжатия пружины 17 и ослабления пружины 12, суммируясь на втулке 15, передаются валу 7 и также препятствуют перемещению ротора.

Благодаря суммированию усилий пружин 12 и 17, передаваемых валу 7 при осевых перемещениях ротора, значительно повышается чувствительность и быстродействие предлагаемого пружинного уравновешивающего устройства, в силу чего уменьшаются как сами осевые перемещения ротора, так и износ дисков 10

1О и 24.

Предмет изобретения

Многоступенчатый центробежный насос с упорной разгрузочной пятой и пружинным

15 уравновешивающим устройством для отжима ротора с вращающимся диском пяты от ее неподвижного диска при работе насоса с частичными напорами, отличающийся тем, что, с целью уменьшения износа разгрузочной пяты

20 и подшипника ротора, ограничивающего его осевое перемещение, при колебаниях режима работы насоса, его уравновешивающее устройство снабжено второй пружиной меньшей жесткости, воздействующей на ротор в на25 правлении, противоположном направлению действия основной пружины.
