28207l

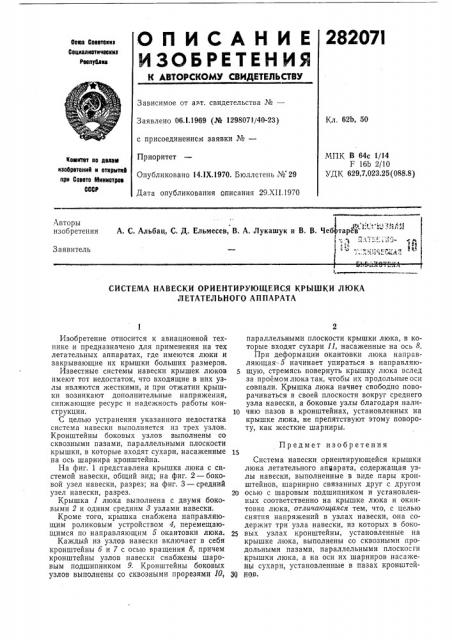

ОП ИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Опала Соввтеиит
Сеиивлиотичеоииа рве пубаие
Зависимое от авт. свидетельства №вЂ”
Кл. 62b, 50
Заявлено 06.1.1969 (№ 1298071/40-23) с присоединением заявки №вЂ”
Приоритет
Опубликовано 14.1Х.1970. Бюллетень № 29
Дата опубликования описания 29.XII,1970
МПК В 64с 1/14
F 16b 2/10
УДК 629,7.023.25(088,8) иоеитвт ао демою изобретений и отирыти1 при Совете й1ииивтров
COCP
1 » ." . 1тг ;1
А, С. Альбац, С. Д. Ельмесев, В. А, Лукашук и В. В. Чеб тарба
Авторы изобретения
Заявитель
СИСТЕМА НАВЕСКИ ОРИЕНТИРУЮЩЕЙСЯ КРЫШКИ ЛЮКА
ЛЕТАТЕЛЬНОГО АППАРАТА
Изобретение относится к авиационной технике и предназначено для применения на тех летательных аппаратах, где имеются люки и закрывающие их крышки больших размеров.
Известные системы навески крышек люков имеют тот недостаток, что входящие в них узлы являются жесткими,,и при отжатии крышки возникают дополнительные напряжения, снижающие ресурс и надежность работы конструкции, С целью устранения указанного недостатка система навески выполняется из трех узлов.
Кронштейны боковых узлов выполнены со сквозными пазами, параллельными плоскости крышки, в которые входят сухари, насаженные на ось шарнира кронштейна.
На фиг. 1 представлена крышка люка с системой навески, общий вид; на фиг. 2 — боковой узел навески, разрез; на фиг. 3 — средний узел навески, разрез.
Крышка 1 люка выполнена с двумя боковыми 2 и одним средним 8 узлами навески.
Кроме того, крышка снабжена направляющим роликовым устройством 4, перемещающимся по направляющим б окантовки люка.
Каждый из узлов навески включает в себя кронштейны б и 7 с осью вращения 8, причем кронштейны узлов навески снабжены шаровым подшипником 9. Кронштейны боковых узлов выполнены со сквозными прорезями !О, параллельными плоскости крышки люка, в которые входят сухари 11, насаженные на ось 8.
При деформации окантовки люка направляющая-б начинает упираться в направляющую, стремясь повернуть крышку люка вслед за проемом люка так, чтобы их продольные оси совпали. Крышка люка начнет свободно поворачиваться в своей плоскости вокруг среднего узла навески, а боковые узлы благодаря нали10 чию пазов в кронштейнах, установленных на крышке люка, не препятствуют этому повороту, как жесткие шарниры.
Предмет изобретения
Система навески ориентирующейся крышки люка летательного аппарата, содержащая узлы навески, выполненные в виде пары кронштейнов, шарнирно связанных друг с другом
20 осью с шаровым подшипником и установленных соответственно на крышке люка и окантовке люка, отличающаяся тем, что, с целью снятия напряжений в узлах навески, она содержит три узла навески, из которых в боко25 вых узлах кронштейны, установленные на крышке люка, выполнены со сквозными продольными пазами, параллельными плоскости крышки люка, а на оси их шарниров насажеиы сухари, установленные в пазах кронштей¹ 110В.
282О71
Фиг.! фиг. 3
