Реферат

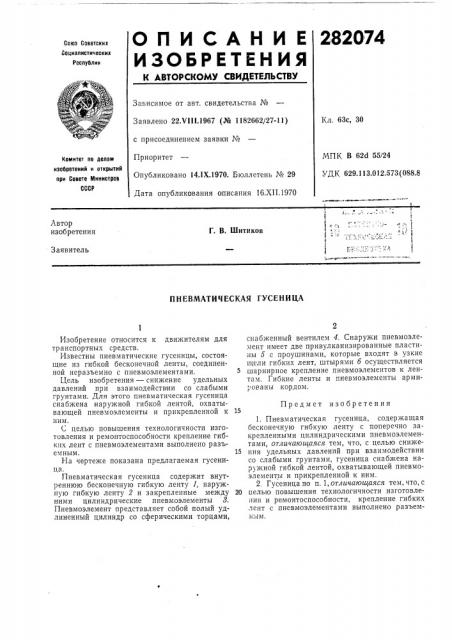

О П И С А Н И Е 282074

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респуйлин

Зависимое от авт. свидетельства №

Заявлено 22.VI I I.1967 (№ 1182662/27-11) с присоединением заявки №

Приоритет

Опубликовано 14.1Х.1970. Бюллетень № 29

Дата опубликования описания 16.ХП.1970

Кл, 63с, 30

МПК В 62d 55/24

УДК 629.113.012.573 (088.8

Комитет по делам изооретений и открытий при Совете Министров

СССР

Автор изобретения

t.с - 1

Г. В. Шитиков

Заявитель

П Н ЕВМАТИЧ ЕСКАЯ ГУСЕ Н И ЦА

Изобретение относится к движителям для транспортных средств.

Известны пневматические гусеницы, состоящие из гибкой бесконечной ленты, соединенной неразъемно с пневмоэлементами.

Цель изобретения — снижение удельных давлений при взаимодействии со слабыми грунтами. Для этого пневматическая гусеница снабжена наружной гибкой лентой, охватывающей пневмоэлементы и прикрепленной к вим.

С целью повышения технологичности изготовления и ремонтоспособности крепление гибких лент с пневмоэлементами выполнено разьемным.

На чертеже показана предлагаемая гусеница.

Пневматическая гусеница содержит внутреннюю бесконечную гибкую ленту 1, наружную гибкую ленту 2 и закрепленные между ними цилиндрические пневмоэлементы 8.

Пневмоэлемент представляет собой полый удлиненный цилиндр со сферическими торцами, снабженный вентилем 4. Снаружи пневмоэлемент имеет две привулканизированные пластины б с проушинами, которые входят в узкие щели гибких лент, штырями б осуществляется шарнирное крепление пневмоэлементов к лентам. Гибкие ленты и пневмоэлементы армированы кордом.

Предмет изобретения

1. Пневматическая гусеница, содержащая бесконечную гибкую ленту с поперечно закрепленными цилиндрическими пневмоэлементами, отличающаяся тем, что, с целью сниже15 ния удельных давлений при взаимодействии со слабыми грунтами, гусеница снабжена наружной гибкой лентой, охватывающей пневмоэлементы и прикрепленной к ним.

2. Гусеница по п. 1,отличающаяся тем,что, с

20 целью повышения технологичности изготовления и ремонтоспособности, крепление гибких лент с пневмоэлементами выполнено разъемH:.я M.
