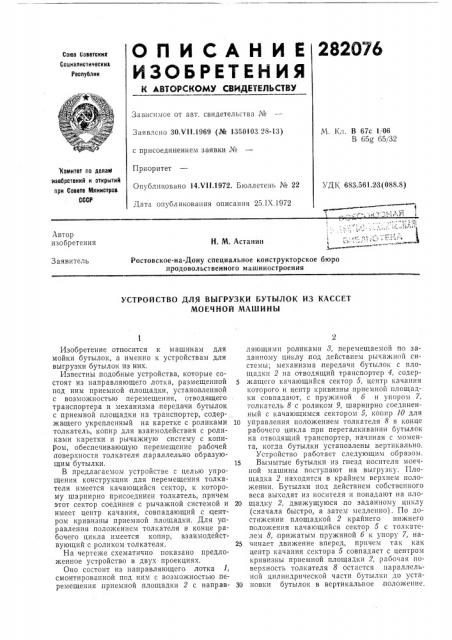

О П И СА Н И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ

Союз советскик

Социалистическик

Республик

Зависимое от авт. свидетельства №

Заявлсно 30.М1.1969 (№ 1350103,28-13) с присоединением заявки №

Приоритет

Опубликовано 14.V11.1972. Бюллетень № 22

Дата опубликования описания 25.IX.1972

М. Кл. В 67с 1, 06

B 65ь 65/32

11ойитет по делай.изобретений и открытий при Совете Министров

СССР

УДК 683.561.2i3(088,8) Автор изобретения

Н. М. Астанин

Ростовское-на-Дону специальное конструкторское бюро продовольственного машиностроения

Заявитель

УСТРОЙСТВО ДЛЯ ВЫГРУЗКИ БУТЫЛОК ИЗ КАССЕТ

МОЕЧНОЙ МАШИНЫ

Изобретение относится к машинам для мойки бутылок, а именно к устройствам для выгрузки бутылок из них.

Известны подобные устройства, которые состоят из направляющего лотка, размещенной под ним приемной площадки, установленной с возможностью перемещения, отводящего транспортера и механизма, передачи бутылок с приемной площадки на транспортер, содержащего укрепленный на каретке с роликами 10 толкатель, копир для взаимодействия с роликами каретки и рычажную систему с копиром, обеспечивающую перемещение рабочей поверхности толкателя,пар аллельно образующим бутылки, 15

В предлагаемом устройстве с целью упрощения конструкции для перемещения толкателя имеется качающийся сектор, к которому шарнирно присоединен толкатель, причем этот сектор соединен с рычажной системой и 20 имеет центр качания, совпадающий с центром кривизны приемной площадки. Для управления положением толкателя в конце рабочего цикла имеется копир, взаимодействующий с роликом толкателя. 25

На чертеже схематично показано предложенное устройство в двух проекциях.

Оно состоит из направляющего лотка 1, смонтированной под ним с возможностью перемещения приемной .площадки 2 с направ- 30 ляющими роликами 8, перемещаемой по заданному циклу под действием рычажной системы; механизма передачи бутылок с площадки 2 на отводящий транспортер 4, содержащего качающийся сектор 5, центр качания которого и центр кривизны приемной площадки совпадают, с пружиной б и упором 7, толкатель 8 с роликом 9, шарнирно соединенный с качающимся сектором 5, копнр 10 для управления положением толкателя 8 в конце рабочего цикла при переталкиванпи бутылок на отводящий транспортер, начиная с момента, когда бутылки установлены вертикально.

Устройство работает следующим образом.

Вымытые бутылки из гнезд носителя моечной машины поступают на выгрузку. Площадка 2 находится в крайнем верхнем положении. Бутылки под действием собственного веса выходят из носителя и попадают на площадку 2, движущуюся по заданному циклу (сначала быстро, а затем медленно). По достижении площадкой 2 крайнего нижнего положения качающийся сектор 5 с толкателем 8,;прижатым пружиной б к упору 7, начинает движение вперед, причем так как центр качания сектора 5 совпадает с центром кривизны приемной площадки 2, рабочая поверхность толкателя 8 остается параллельной цилиндрической части бутылки до установки бутылок в вертикальное, положение.

282076, /!

Составитель М. Андреева

Редактор Н. Караванская Текред Л. Куклина Корректор В. )Колудева

Заказ 3022 1

Изд. № 1268

Тираж 406 Подписное

Типография, пр. Сапунова, 2

При дальнейшем движении сектора 5 (до полного переталкивания бутылок на отводящий транспортер 4) рабочая поверхность толкателя 8 также остается .параллельной цилиндрической части бутылки, что происходит в результате воздействия коппра 10 на ролик 9.

С отводящего транспортера 4 бутылки поступают на дальнейшие операции.

Предмет изобретения

Устройство для выгрузки бутылок из кассет моечной машины, состоящее из направляющего лотка, размещенной под ним с возможностью перемещения по заданному циклу под действием рычажной системы приемной площадки, отводящего транспортера и механизма передачи бутылок с приемной,пло/щадки на отводящий транспортер, содержащего толкатель с роликами, рычажную систему и кулачок, обеспечивающие 1теремещeние рабочей поверхности толкателя параллельно образующим бутылок, отличающееся тем, что, с целью упрощения конструкции, толкатель подпружннен и снабжен шарнирно прикрепленным и нему качающимся сектором, шарнирно соединенным с рычажной си10 стемой, причем центр качания сектора совпадает с центром кривизны приемной площадки, а для управления положением толкателя в конце рабочего цикла — с момента перехода бутылок в вертикальное положение

15 на площадке до поступления на отводящий транспортер — устройство снабжено копиром для взаимодействия с роликом толкателя.
