Тняйчеседя ^^ библиотека

Тняйчеседя ^^ библиотека

Иллюстрации

Показать все

Реферат

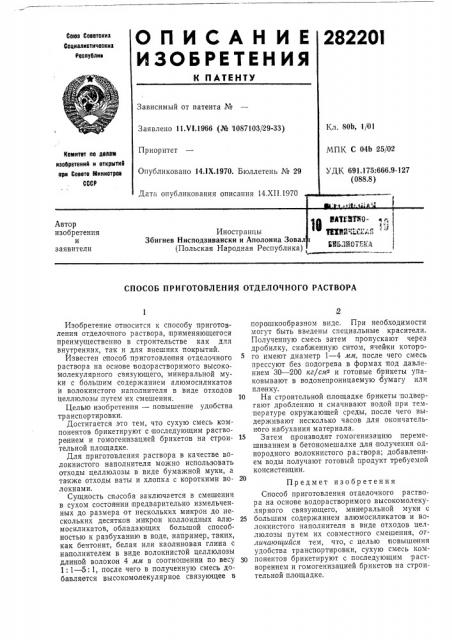

ОПИСАН И

ИЗОБРЕТЕН И

Союз Соввтскиз

Социзлистическиз

Республик

К ПАТЕНТУ

Зависимый от патента №

Заявлено 11.VI.1966 (№ 1087103 29-33) Приоритет комитет по делом изаоретений и открытий ври Совете Министров

СССР

Опубликовано 14.IX 1970. Бюллетень № 29

9-127

Дат» опубликования описания 14.XII.1970

*с

6АТКЗТ50Р ", ТКХ и мйй "а ll;ft iii Ц ДЦОТР1гд

Автор изобретения и заявители

Иностранцы

Збигнев Нисподзиваиски и Аполониа Зовал (Польская Народная Республика), СПОСОБ ПРИГОТОВЛЕНИЯ ОТДЕЛОЧНОГО РАСТВОРА

Изобретение относится к способу приготовления отделочного раствора, применяющегося преимущественно в строительстве как дпя внутренних, так и для внешних покрытий.

Известен способ приготовления отделочного раствора на основе водорастворимого высокомолекулярного связующего, минеральной муки с большим содержанием алюмосиликатов и волокнистого наполнителя в виде отходов целлюлозы.путем их смешения.

Целью изобретения — повышение удобства транспортировки.

Достигается это тем, что сухую смесь компонентов брикетируют с последующим растворением и гомогенизацией брикетов на строительной площадке.

Для приготовления раствора в качестве волокнистого наполнителя можно использовать отходы целлюлозы в виде бумажной муки, а также отходы ваты и хлопка с короткими волокнами.

Сущность способа заключается в смешении в сухом состоянии предварительно измельченных до размера от нескольких микрон до нескольких десятков микрон коллоидных алюмосиликатов, обладающих большой способностью к разбуханию в воде, например, таких, как бечтонит, белая или каолиновая глина с наполнителем в виде волокнистой целлюлозы длиной волокон 4 мм в соотношении по весу

1: 1 — 5: 1, после чего в полученную смесь добавляется высокомолекулярное связующее в порошкообразном виде. При необходимости могут быть введены специальные красители.

Полученную смесь затем пропускают через дробилку, снабженную ситом, ячейки которого имеют диаметр 1 — 4 мм, после чего смесь прессуют без подогрева в формах под давлением 30 — 200 кг/см2 и готовые брикеты упаковывают в водонепроницаемую бумагу или пленку.

10 На строительной площадке брикеты подвергают дроблению и смачивают водой при температуре окружающей среды, после чего выдерживают несколько часов для окончательного на бухания материала.

15 Затем производят гомогенизацию перемешиванием в бетономешалке для получения однородного волокнистого ра.твора; добавлением воды получают готовый продукт требуемой консистенции, 20

Предмет изобретения

Способ приготовления отделочного раствора на основе водорастворимого высокомолекулярного связующего, минеральной муки с

25 большим содержанием алюмосиликатов и волокнистого наполнителя в виде отходов целлюлозы путем их совместного смешения, отличающийся тем, что, с целью повышения удобства транспортировки, сухую смесь ком30 понентов брикетируют с последующим растворением и гомогенизацией брикетов на строительной площадке.
