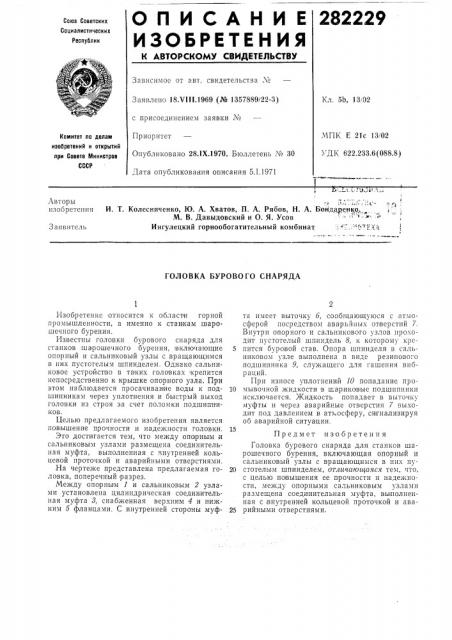

ГОЛОВКА БУРОВОГО СНАРЯДА

Изобретение относится к области горной промышленности, а именно к станкам шарашечного бурения.

Известны головки бурового снаряда для станков ша рошечного бурения, включающие опорный и сальниковый узлы с вращающимся в них пустотелым шпинделем. Однако сальниковое устройство в таких головках крепится непосредственно к крышке опорного узла. При этом наблюдается просачивание воды к подшипникам через уплотнения и быстрый выход головки из строя за счет поломки подшипников.

Целью предлагаемого изобретения является повышение прочности и надежности головки.

Это достигается тем, что между опорным и сальниковым узлами размещена соединительная муфта, выполненная с внутренней кольцевой проточкой и аварийными отверстиями.

На чертеже представлена предлагаемая головка, поперечный разрез.

Между опорным 1 и сальниковым 2 узлами установлена цилиндрическая соединительная муфта 8, снабженная верхним 4 и нижним 5 фланцами. С внутренней стороны муфта имеет выточку 6, сообщающуюся с атмосферой посредством аварийных отверстий 7.

Внутри опорного и сальникового узлов проходит пустотелый шпиндель 8, к которому крс5 пится буровой став. Опора шпинделя в сальникоBoм узле выполнена в виде резинового подшипника 9, служащего для гашения вибраций.

При износе уплотнений 10 попадание про10 мывочной жидкости в шариковые подшипники исключается. жидкость попадает в выточку муфты и через аварийные отверстия 7 выходит под давлением в атх;осферу, сигнализируя об аварийной ситуации.

Предмет изобретен ия

Головка бурового снаряда для станков шарошечного бурения, включающая опорный и сальниковый узлы с вращающимся в них пу20 стотелым шпинделем, отличающаяся тем, что, с целью повышения ее прочности и надежности, между опорными сальниковым узлами размещена соединительная муфта, вьвполненная с внутренней кольцевой проточкой и ава25 рийными отверстиями:
