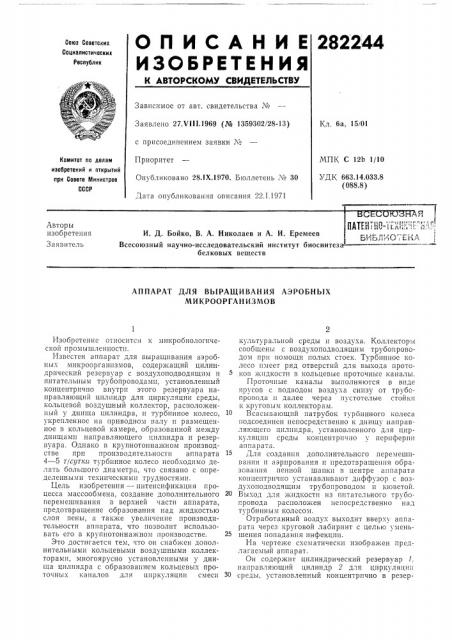

О П И С А Н И Е 282244
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 27Х! I I.1969 (¹ 1359302/28-13) с присоединением заявки ¹
Приоритет
Опубликовано 28.IX.1970. Бюллетень ¹ 30
Дата опубликования описания 22.1.1971
Кл. 6а, 15/01
МПК С 12Ь 1/10
УДК 663.14.033.8 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Я ватнтно-" тцкчг 1 ., И. Д. Бойко, В. А, Николаев и А. И. Еремеев
Всесоюзный научно-исследовательский институт биосинтез—
Авторы изобретения
Заявитель белковых веществ
АППАРАТ ДЛЯ ВЫРАЩИВАНИЯ АЗРОБНЫХ
МИКРООРГАН ИЗМОВ
Изобретение относится к микробиологической промышленности.
Известен аппарат для выращивания аэробных микроорганизмов, содерсжащий цилиндрический резервуар с воздухоподводящпм и питательным трубопроводами, установленный концентрично внутри этого резервуара направляющий цилиндр для циркуляции среды, кольцевой воздушный коллектор, расположенный у днища цилиндра, и турбинное колесо, укрепленное на приводном валу и размещенное в кольцевой камере, образованной между днищами направляющего цилиндра и резервуара. Однако в крупнотоннажном производстве при производительности аппарата
4 — 5 т/ст/тки турбинное колесо необходимо делать большого диаметра, что связано с определенными техническими трудностями.
Цель изобретения — интенсификация процесса массообмена, создание дополнительного перемешивания в верхней части аппарата, предотвращение образования над жидкостью слоя пены, а также увеличение производительности аппарата, что позволит использовать его в крупнотоннажном производстве.
Это достигается тем, что он снабжен дополнительными кольцевыми воздушными коллекторами, многоярусно установленными у днища цилиндра с образованием кольцевых проточных каналов для циркуляции смеси культуральной среды и воздуха. Коллекторы сообщены с воздухоподводящим трубопроводом при помощи полых стоек. Турбинное колесо имеет ряд отверстий для выхода протоков жидкости в кольцевые проточные каналы.
Проточные каналы выполняются в виде ярусов с подводом воздуха снизу от трубопровода и далее через пустотелые стоики к круговым коллекторам.
10 Всасывающий патрубок турбинного колеса подсоединен непосредственно к днищу направляющего цилиндра, установленного для циркуляции среды концентрично у периферии аппарата.
Для создания дополнительнсго перемешиванпя п аэрирования и предотвращения образования пенной шапки в центре аппарата копцептричпо устанавливают диффузор с воздухоподводящим трубопроводом 11 кюветой.
20 Выход для жидкости из питательного трубогровода расположен непосредственно над турбинным колесом.
Отработанный воздух выходит вверху аппарата через круговой лабиринт с целью умень25 щения попадания инфекции.
На чертеже схематически изобраитен предлагаемый аппарат.
Оп содержит цилиндрический резервуар /, направляющий цилиндр 2 для циркуляции
30 среды, установленный концентрпчно в резер282244
/Э
5 б 9 Э
Составитель Г. Голева
Техред Л. Я. Левина
Корректор В. И. Жолудева
Редактор А. Б, Бер
Типография, пп. Сапунова, 2
Заказ 3710!5 Тираж 480 ПодпIIcHое
ЦНИИПИ Комитета по делали изобретений и открытий прп Совете Министров СССР
Москва, Ж-35, Раушская àá., д. 4 5
