Реферат



ЗСЕС:3:

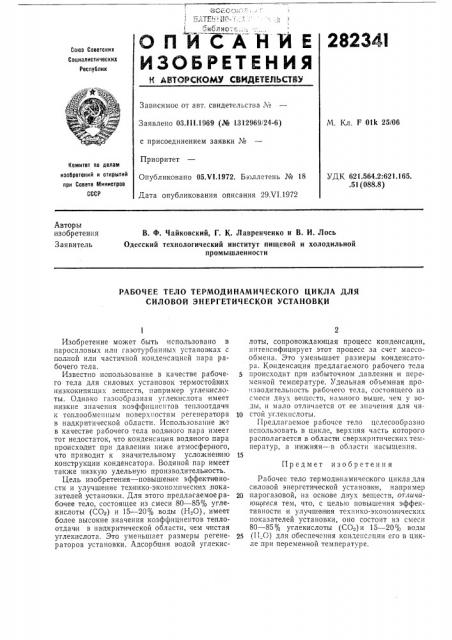

О П И САНМ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства М

М. Кл. F 01k 25/06

Заявлено 03.111.1969 (№ 1,312969 24-6) с присоединением заявки №

Приоритет

Опубликовано 05.VI.1972. Б.оллетень № 18

Дата опубликования описания 29Х1.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.564.2:621.165..51 (088.8) Авторы изобретения

Заявитель

В. Ф. Чайковский, Г. К. Лавренченко и В. И. Лось

Одесский технологический институт пищевой и холодильной промышленности

РАБОЧЕЕ ТЕЛО ТЕРМОДИНАМИЧЕСКОГО ЦИКЛА ДЛЯ

СИЛОВОЙ ЭНЕРГЕТИЧЕСКОЙ УСТАНОВКИ

Предмет изобретения

Изобретение может быть использовано в паросиловых или газотурбинных установках с полной или частичной конденсацией пара рабочего тела.

Известно использование в качестве рабочего тела для силовых установок термостойк их низкокипящих веществ, например углекислоты. Однако газообразная углекислота имеет низкие значения коэффициентов теплоотдачи к теплообменным поверхностям регенератора в на дкритической области. Использование ж в качестве рабочего тела водяного пара имеет тот недостаток, что конденсация водя ного пара происходит при давлении ниже атмосфер ного, что приводит к значительному усложнению конструкции конденсатора. Водяной пар имеет также низкую удельную производительность.

Цель изобретения — повышен не эффвкти вности и улучшение технико-эконох ических показателей установки. Для этого предлагаемоерабочее тело, состоящее из смеси 80 — 85 % углекислоты (СОв) и 15 — 20% воды (Н О), имеет более высокие значения коэффициентов теплоотдачи в на дкритической области, чем чистая углекислота. Это уменьшает размеры регенераторов установки. Адсорбция водой углекислоты, сопровождающая процесс конденсации, интенсифицирует этот процесс за счет массообмена. Это уменьшает размеры конденсатора. Конденсация предлагаемого рабочего тела происходит цри избыточном давлении и переменной температуре. Удельная объемная производительность рабочего тела, состоящего нз смеси двух веществ, намного выше, чем у воды, и мало отличается от ее значения для чи10 стой углекислоты.

Предлагаемое рабочее тело целесообразно использовать в цикле, верхняя часть которого располагается в области сверхкритическнх температур, а нижняя — в области насыщения.

Рабочее тело термодинамического цикла,для силовой энергетической установки, например

20 парогазовой, на основе двух веществ, отличиюитееся тем, что, с целью повышения эффективности и улучшения технико-экономических показателей установки, оно состоит из с»ес»

80 — 85% углекислоты (СОв) и 15 — 20% воды

25 (П G) для обеспечения конденс",öèè его в цикле при переменной температуре.
