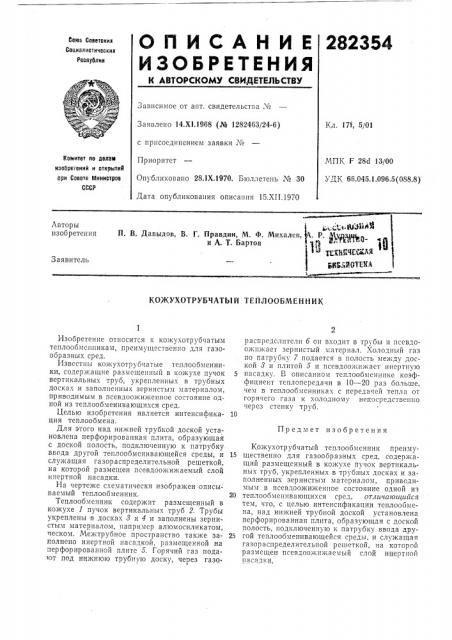

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельстга ¹
Кл. 17f, 5/01
Заявлено 14.Х1.1968 (¹ 1282463/24-6) с присоединением заявки ¹
Приоритет
Опубликовано 28.1Х.1970. Бюллетень № 30
Дата опубликования описания 15.Х11.1970
МПК F 28d 13/00
УДК 65.045.1.096,5(088.8) Комитет по делам изобретений и открытий ори Совете Министров
СССР
„--,;:.;;,.gggbA3i
П. B. давыдов, B. р, Правдив, М. Ф. Миаааев, . р. 0 ут А, Т. Бартом Я а а ртдхкйаа,вдв
БИБАИОТИ4
Авторы изобретения
Заявитель
КОЖУХОТРУБЧАТЫЙ ТЕПЛООБМЕН НИК
Предмет изобретения
Изобретение относится к кожухотрубчатым теплообмеппикам, преимущественно для газоооразных сред.
Извсстпы кожухотрубчатые теплообменники, содержащие размещенный в кожухе пучок вертикальных труб, укрепленных в трубных досках и заполненных зернистым материалом, приводимым в псевдоожиженное состояние одной из теплообменивающихся сред.
Целью изобретения является интенсификация теплообмена.
Для этого над нижней трубкой доской установлена перфорированная плита, образующая с доской полость, подключенную к патрубку ввода другой теплообменивающейся среды, и служащая газораспределительной решеткой, на которой размещен псевдоо кижаемый слой инертной насадки.
На чертеже схематически изображен описываемый теплообменник.
Теплообменник содержит размещенный в кожухе 1 пучок вертикальных труб 2. Трубы укреплены в досках 8 и 4 и заполнены зернистым материалом, например алюмосиликатом, песком. Межтрубное пространство также заполнено инертной насадкой, размещенной на перфорированной плите 5. Горячий газ подают под нижнюю трубную доску, через газов распределители 6 он входит в трубы и псевдоожижает зернистый материал. Холодный газ по патрубку 7 подается в полость между доской 8 и плитой 5 и псевдоожижает инертную
5 насадку. В описанном теплообменш1ке коэффициент теплопередачи в 10 — 20 раз больше, чем в теплообменниках с передачей тепла от горячего газа к холодному непосредственно через стен кi трi o.
Кожухотрубчатый теплообмснник преиму15 щественно для газообразных сред, содержащий размещенный в кожухе пучок вертикальных труб, укрепленных B трубных досках и заполненных зернистым материалом, приводимым в псевдоожиженное состояние одной из
20 теплообмcнивающихся сред, отличатощийся тем, что, с целью интенсификации теплообмена, над нижней трубной доской установлена перфорированная плита, ооразующая с доской полость, подключенную к патрубку ввода дру25 гой теплообменивающейся среды, и служащая газораспределительной решеткой, IIa которой размещен псевдоожижаемый слой инертной
11аса дине
