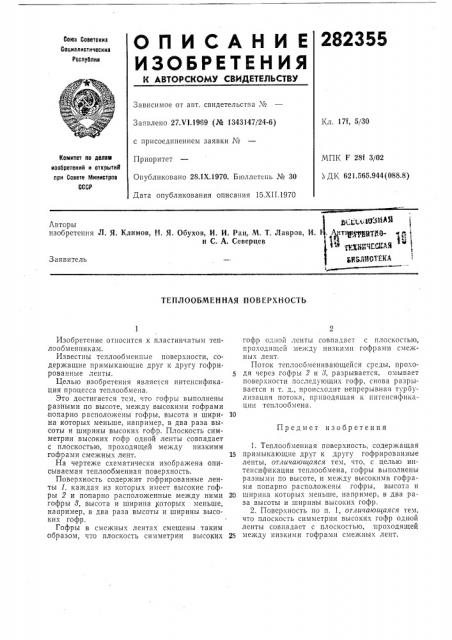

О П И С А Н И Е 282355
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Кл. 17f, 5/30
Заявлено 27Л 1.1969 (№ 1343147/24-6) с присоединением заявки №
Приоритет
Опубликовано 28,1Х.1970. Бюллетень № 30
Дата опубликования описания 15.XII.1970
Комитет по делеи изобретений и открытий при Совете Министров
СССР
МПК F 281 3/02
3 ДК 621.565.944(088.8) g"„:,щЗМЯ
gxlyl ggyp gy yää :A
gg qg0ТЕЫА
Лвторы изобретения Л. Я. Климов, Н, Я. Обухов, И. И. Рац, M. T. Лавров, И. и С. А. Северцев
Заявитель
ТЕПЛООБМЕННАЯ ПОВЕРХНОСТЬ
Предмет изобретения
Изобретение относится к пластинчатым теплообменникам.
Известны теплообменные поверхности, содержащие примыкающие друг к другу гофрированные ленты.
Целью изобретения является интенсификация процесса теплообмена.
Это достигается тем, что гофры выполнены разными по высоте, между высокими гофрами попарно расположены гофры, высота и ширина которых меньше, например, в два раза высоты и ширины высоких гофр. Плоскость симметрии высоких гофр одной ленты совпадает с плоскостью, проходящей между низкими гофрами смежных лент.
На чертеже схематически изооражена описываемая теплообменная поверхность.
Поверхность содержит гофрированные ленты 1, каждая из которых имеет высокие гофры 2 и попарно расположенные между ними гофры 3, высота и ширина которых меньше, например, в два раза высоты и ширины высоких гофр.
Гофры в смежных лентах смещены таким образом, что плоскость симметрии высоКих гофр одной ленты совпадает с плоскостью, проходящей между низкими гофрàMи смежных лент.
Поток теплообменивающейся среды, проходя через гофры 2 и 8, разрывается, омывает поверхности последующих гофр, снова разрывается и т. д., происходит непрерывная турбулизация потока, приводящая к интенсификации теплообмена, 10
1. Теплообменная поверхность, содержащая
15 примыкающие друг к другу гофрированные лепты, отличающаяся тем, что, с целью интенсификации теплообмена, гофры выполнены разными по высоте, и между высокими гофрами попарно расположены гофры, высота и
20 ширина которых меньше, например, в два раза высоты и ширины высоких гофр.
2. Поверхность по п. 1, отличающаяся тем, что плоскость симметрии высоких гофр одной ленты совпадает с плоскостью, проходящей
25 тяежду низкими гофрами смежных лент, Редактор Л. Кравцова
