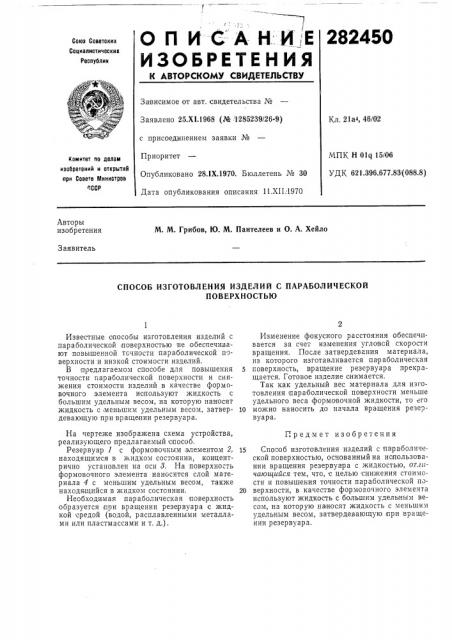

0 П И CА-Н.И Е

ИЗОБРЕТЕНИЯ

282450

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 25.Х1.1968 (№ 1285239/26-9) Кл. 21а, 46/02 с присоединением заявки №

Приоритет

Опубликовано 281Х.1970. Бюллетень № 30

Дата опубликования описания 11.XII,1970

МПК Н Olq 15/Об

УДК 621.396.677.83(088.8) Комитет ло делам изобретений и открытий ари Совете Министров

"ССР

Авторы изобретения

М. М. Грибов, Ю. М. Пантелеев и О. А. Хейло

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ ИЗДЕЛИЙ С ПАРАБОЛИЧЕСКОЙ

ПОВЕРХНОСТЬЮ

Г. р е д м е т и з о б р е т е н и я

Известные опособы изготовления изделий с параболической поверхностью не обеспечивают повышенной точности параболической поверхности и низкой стоимости изделий.

В предлагаемом способе для повышечия точности параболической поверхности и снижения стоимости изделий в качестве формовочного элемента используют жидкость с большим удельным весом, на которую наносят жидкость с меньшим удельным весом, затвердевающую при вращении резервуара.

На чертеже изображена схема устройства, реализующего предлагаемый способ, Резервуар 1 с формовочным элементом 2, находящимся в жидком состоянии, концентрично установлен на оси 8. На поверхность формовочного элемента наносится слой магериала 4 с меньшим удельным весом, также находящийся в жидком состоянии.

Необходимая параболическая поверхность ооразуется при вращении резервуара с жидкой средой (водой, расплавленными металлами или пластмассами и т. д.).

Изменение фокусного расстояния обеспечивается за счет изменения угловой скорости вращения. После затвердевания материала, из которого изготавливается пар аболическая

5 поверхность, вращение резервуара прекращается. Готовое изделие снимается.

Так как удельный вес материала для изготовления параболической поверхности меньше удельного веса формовочной жидкости, то его

l0 можно наносить до начала вращения резервуара.

15 Способ изготовления изделий с параболической поверхностью, основанный на иапользовании вращения резервуара с жидкостью, от.тчаюи ийся тем, что, с целью снижения стоимости и повышения точности параболической по20 верхности, в качестве формовочного элемента используют жидкость с большим удельным весом, на которую наносчт жидкость с меньшим удельным весом, затвердевающую при вращении резервуара.
