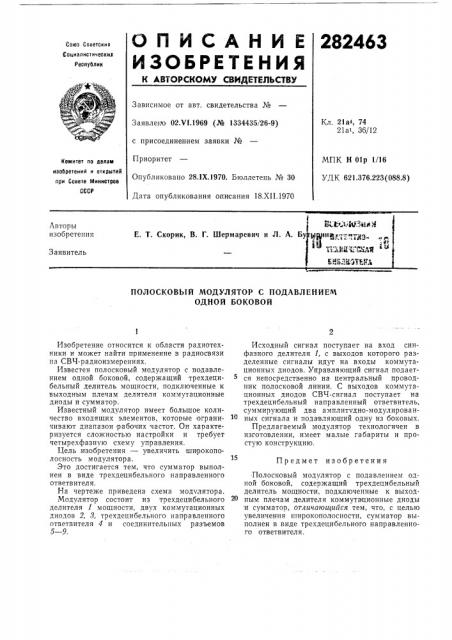

О П И С А Н И Е 282463

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сонтз Ссветсник

Социалистичесник

Реслублин

Зависимое от авт. свидетельства №

Кл. 21а4, 74

21ат, 36/12

Заявлено 02 1/1.1969 (М 1334435/26-9) с присоединением заявки №

Приоритет

Опубликовано 28 |Х.1970. Бюллетень № 30

Дата опубликования описания 18.XII.1970

МПК Н 01р 1/16

УДК 621.376,223(088.8) Комитет ло делам изобретений и открытий ори Совете Министров

СССР

ПОЛОСКОВЪ|Й МОДУЛЯТОР С ПОДАВЛЕНИЕМ

ОДНОЙ БОКОВОЙ

Предмет изобретения

Изобретение относится к области радиотехники и может найти применение в радиосвязи н а С ВЧ-р адио из мер ениях.

Известен полосковый модулятор с подавлением одной боковой, содержащий трехдецибельный делитель мощности, подключенные к выходным плечам делителя коммутационные диоды и сумматор.

Известный модулятор имеет большое количество входящих элементов, которые ограничивают диапазон рабочих частот. Он характеризуется сложностью настройки и требует четырехфазную схему управления.

Цель .изобретения — увеличить широкополосность модулятора.

Это достигается тем, что сумматор выполнен в виде трехдецибельного направленного ответвителя.

На чертеже приведена схема модулятора.

Модулятор состоит из трехдецибельного делителя 1 мощности, двух коммутационных диодов 2,,т, трехдецибельного направленного ответвителя 4 и соединительных разъемов

5 — 9.

Исходный сигнал поступает на вход синфазного делителя I, с выходов которого разделенные сигналы идут на входы коммутационных диодов. Управляющий сигнал подается непосредственно на центральный проводник полосковой линии. С выходов коммутационных диодов СВЧ-сигнал поступает на трехдецибельный направленный ответвитель, суммирующий два амплитчдно-модулированных сигнала и подавляющий одну из боковых.

Предлагаемый модулятор технологичен в изготовлении, имеет малые габариты и простую конструкцию.

Полосковый модулятор с подавлением одной боковой, содержащий трехдецибельный делитель мощности, подключенные к выходным плечам делителя коммутационные диоды и сумматор, отличающийся тем, что, с целью увеличения широкополосности, сумматор выполнен в виде трехдецибельного направленного ответвителя.

282463

Составитель Н. Степанов

Редактор Т. Юрчикова Техред А. А. Камышникова Корректор Л. В. Юшина

Заказ 3547/15 Тираж 450 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 475

Типография, пр. Сапунова, 2
