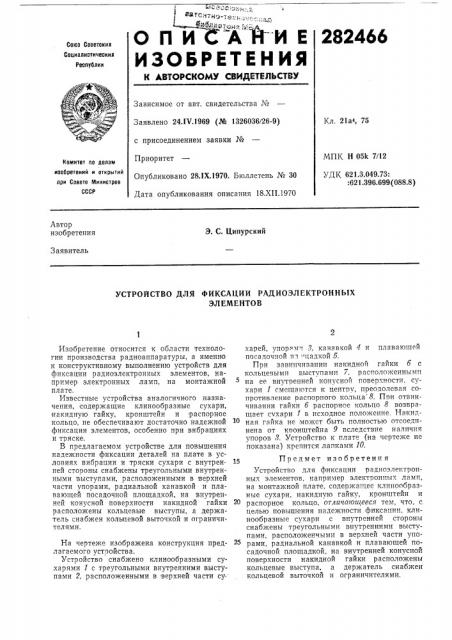

Реферат



р э. л;,, л,.. ч

@ тснтно-тез-

СПИ ИЕ

ИЗОБРЕТЕНИЯ

АН

282466

Союз Советских

Социалистических

Ресоублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 24Л Ч.1969 (№ 1326036/26-9) с присоединением заявки №

Приоритет

Опубликовано 28.1Х.1970. Бюллетень № 30

Дата опубликования описания 18.XII.1970

Кл. 21а4, 75

МПК Н 05k 7/12

УДК 621.3.049.73:

:621.396.699 (088 8) Комитет ло делам изобретений и открытий лри Совете Министров

СССР

Автор изобретения

Э. С. Ципурский

Заявитель

УСТРОЙСТВО ДЛЯ ФИКСАЦИИ РАДИОЭЛЕКТРОННЫХ

ЭЛЕМЕНТОВ

Изобретение относится к области технологии производства радиоаппаратуры, а именно к конструктивному выполнению устройств для фиксации радиоэлектронных элементов, например электронных ламп, на монтажной плате.

Известные устройства аналогичного назначения, содержащие клинообразные сухари, накидную гайку, кронштейн и распорное кольцо, не обеспечивают достаточно надежной фиксации элементов, особенно при вибрациях и тряске.

В предлагаемом устройстве для повышения надежности фиксации деталей на плате в условиях вибрации и тряски сухари с внутренней стороны снабжены треугольными внутренными выступами, расположенными в верхней части упорами, радиальной канавкой и плавающей посадочной площадкой, на внутренней конусной поверхности накидной гайки расположены кольцевые выступы, а держатель снабжен кольцевой выточкой и ограничителями.

На чертеже изображена конструкция предлагаемого устройства.

Устройство снабжено клинообразными сухарями 1 с треугольными внутренними выступами 2, расположенными в верхней-части сухарей, упор ми 3, канавкой 4 и плавающей посадочной пл падкой 5.

При завинчивании накидной гайки б с кольцевыми выступами 7. распочоженнымп на ее внутренней конусной поверхности. сухари 1 смещаются к центру, преодолевая сопротивление распорного кольца 8. Пои отвинчивании гайки б распорное кольцо 8 возвращает с хари 1 в исходное положение. Накидная гайка не,может быть полностью отсоединена от коонштейна 9 вследствие наличия упоров 8. Устройство к плате (на черте>ке не показана) крепится лапками 10.

Предмет изобретения

Устройство для фиксации радиоэлектронных элементов, например электронных ламп, на монтажной плате, содер>кащее клинообразные сухари, накидную гайку, кронштейн и распорное кольцо, отличающееся тем, что, с целью повышения надежности фиксапии. клинообразные сухари с внутренней стороны снабжены треугольными внутренними выступами, расположенчыми в верхней части упорами, радиальной канавкой и плавающей посадочной площадкой, на внутренней конусной поверхности накидной гайки расположены кольцевые выступа, а держатель снабжен кольцевой выточкой и ограничителями.

282466 р

ГСоставитель Э. Фридолина

Редактор Т. В. Иванова Техред Т. П. Курилко Корректор Л. В. Юшина

Заказ 3547/16 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2
