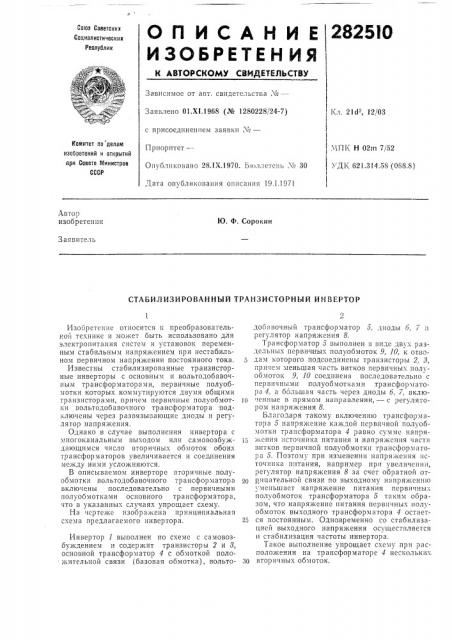

ОПИСАНИЕ 2825IO

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ

Свао Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 01.XI.1968 (¹ 1280228, 24-7) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 28.1Х.1970. Бюллетень ¹ 30

Дата опубликования описания 19.1.1971 йаиитет по делом изобретений и открытий при Совете Министров

СССР

i3VII(Н 02m 7!52

УДК 621.314.58 (088.8) Автор изобретения

Ю, Ф. Сорокин

Заявитель

СТАБИЛИЗИРОВАННЫЙ ТРАНЗИСТОРНЫЙ ИНВЕРТОР

Изобретение о гносится к преобразовательной технике и может быть использовано для электропитания систем и установок переменным стабильным напряжением при нестабильном первичном напряжении постоянного тока. 5

Известны стабилизированные транзисторные инверторы с основным и вольтодобавочным трансформаторами, первичные полуобмотки которых коммутируются двумя общими транзисторами, причем первичные полуобмот- 1о ки вольтодобавочного трансформатор а подключены через развязывающие диоды и pery Iÿтор напряхкения.

Однако в случае выполнения инвертора с многоканальным выходом или самовозбуж- 15 дающимся число вторичных обмоток обоих трансформаторов увеличивается и соединения между ними усложняются.

В описываемом инверторе вторичные полуобмотки вольтодобавочного трансформатора 20 включены последовательно с первичными полуобмотками основного трансформатора, что в указанных случаях упрощает схему.

На чертеже изображена принципиальная схема предлагаемого инвертора. 25

Инвертор 1 выполнен по схеме с самовозбуждением и содержит транзисторы 2 и 8, основной трансформатор 4 с обмоткой положительной связи (базовая обмотка), вольто- 30 добавочный трансформатор 5, диоды 5, 7 и р е гул я тор н а пряж ен ил 8.

Трансформатор 5 выполнен в виде двух раздельных первич ных полуобмоток 9, 10, к отводам которого подсоединены транзисторы 2, 8, причем меньшая часть витков первичных полуобмоток 9, 10 соединена последовательно с первичными полуоомотками трансформатора 4, а ббльшая часть через диоды 6, 7, вклю.енные в прямом направлении, — с регулятором напряжения 8.

Благодаря такому включению трансформатора 5 напряжение каждой первичной полуобмотки трансформатора 4 равно сумме напряжения исто 1ника питания и напряжения части витков первичной полуобмоткп трансформатора 5. Поэтому при изменении напряжения источника питания, например при увеличении, регулятор напряжения 8 за счет обратной отрицательной связи по выходному напряжению уменьшает напряжение питания первичны. полуобмоток трансформатора 5 таким образом, что напряжение питания первичных полуобмоток выходного трансформатора 4 остается постоянным. Одновременно со стабилизацией выходного напряжения осуществляется и стабилизация частоты инвертора.

Такое выполнение упрощает схему при расположении на трансформаторе 4 нескольких. вторичных обмоток.

282510

Предмет изооретения

Со",пгеитель В, Моин

Техред А. А. Камышникова

Корректор А. П. Васильева

Редактор Г. Яковлева

Заказ 7563 Тяраак 480 Подппс,e ..

ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров ССС?

Москва, Ж-З5, Раушская наб., д. 4/5

Областная типография Костромского управления по печати

Стабилизированный транзисторный инвертор, содержащий основной трансформатор, первичные полуобмотки которого соединены с источником питания через два коммутирующих транзистора, и вольтодобавочный трансформатор, первичные полуобмотки которого соединены с источником питания через p2rvлятор напряжения, развязывающне диады и указанные коммутирующие транзисторы. o7 личаюи1ийся тем, что, с целью упрощения схе,> мы, вторичные полуобмотки вольтодобавочного трансформатора соединены последовательно с первичными полуобмоткамп основного трансформатора.
